12mm 3200mm Mesin Gunting Hidraulik Guillotine Cnc Mesin Pemotong Lembaran Keluli

Ciri-ciri:

1. Platform suapan hadapan telah dilengkapi dengan pembaris untuk suapan plat dan juga licin di permukaan untuk melindungi plat di mana-mana permukaan yang menyakitkan apabila menyusu. Pembaris boleh menjadi ketepatan ke dalam MM atau lebih unit untuk kawalan ketepatan dan semakan.

2. Meja kerja telah dilengkapi dengan bola atau keluli bar bulat untuk menyokong plat ke dalam penyusuan dan juga perlindungan untuk sebarang permukaan yang terkoyak.

3. Kotak elektronik telah dilengkapi dengan komponen berperakuan yang baik.Kebanyakan kami menggunakan komponen SIEMENS atau Schneider yang diperakui CE untuk mesin pengeksportan dan juga beberapa komponen berperakuan CCC berkualiti tinggi untuk dibawa untuk pelanggan keperluan standard yang berbeza.

4. Keluli badan mesin, kebanyakannya kami memilih pembekal plat keluli jenama terkemuka China Shanghai BAOSTEEL dengan kualiti yang baik dan telah dirawat dengan cat anticorrosive sebelum cat terakhir dihidupkan. Jadi mesin pertama akan mempunyai penggunaan tahan lama yang baik dan juga penampilan luar yang sempurna.

5. Bilah: Bahan bilah ialah 9CrSi atau 6CrW2Si, bahan tersebut adalah bahan yang diuji tinggi dengan ribuan kali ganda untuk ketegaran yang tinggi dan hasil pemotongan. Bilah atas ialah bilah segi empat tepat dengan empat tepi bilah yang berbeza daripada mesin ricih Rasuk Ayun QC12Y (Perincian sila semak bilah SIECC/SIECCTECH menerangkan foto dan arahan). Kelegaan bilah boleh dilaraskan dengan manual atau dengan motor. Kedua-duanya mempunyai dail indeks untuk memaparkan pelepasan supaya kawalan dan paparan boleh dengan mudah. Dan aci bilah atas menggunakan struktur senget untuk menggalakkan ketepatan ricih.

6. Mesin dilengkapi kaki akhbar untuk menekan plat secara stabil apabila memotong, kaki telah dilengkapi dengan permukaan plastik dengan pecahan tinggi tanpa permukaan memusnahkan plat. Untuk plat Lubang, kami akan melengkapkan kaki persegi untuk penekan persegi yang stabil.

7. Pam Gear: Kami menggunakan jenama "pam gear dalaman konjugat lurus" yang baik di kedua-dua jenama China Shanghai chengjie atau Jerman Eckerler. Pam gear dalaman dianggap sebagai pam tidak pernah memakai dalam industri dan telah digunakan secara meluas dalam mesin hidraulik berketepatan tinggi dengan ciri bunyi rendah, tiada denyutan dan jangka hayat yang panjang. Pam gear Shanghai Chengjie juga digunakan dalam industri pesawat China supaya ia boleh dipercayai dan boleh dipercayai. Apabila dalam kelajuan tinggi bekerja, audio adalah rata dan lancar walaupun tiada perangkap. Jangka hayat yang panjang bergantung pada prestasi kasarnya, komponen mesin dalam mempunyai lapisan perlindungan filem minyak, jadi walaupun menggunakan minyak hidraulik biasa, walaupun tiada lelasan.

8. Sistem hidraulik boleh menggunakan sistem Jerman Rexroth atau USA OMG. Pulangan dikawal oleh silinder pulangan nitrogen dengan proses kerja yang stabil dan mudah dalam operasi. Tekan hidraulik menguatkan penghantaran dan nitrogen mengenakan tolak keluar dengan kerja sama yang baik. (Prinsip kerja boleh kembali kepada lukisan teknologi SIECC bagi QC11Y dan QC12Y)

9. Tolok belakang dikira dengan kaunter dan boleh dilaraskan mikro dan dipandu motor.

10. Mesin akan dilengkapi dengan pintu perlindungan pagar sebelum bilah pemotong dan kaki penekan. Pagar boleh dibuka jika perlu. Berhampiran dengan tekak, kami akan dilengkapi dengan pintu yang boleh dibuka untuk keselamatan orang tetapi boleh dibuka apabila memerlukan sebarang pemeriksaan dalaman.

11. Menggunakan tiga landasan bergolek galas untuk menghapuskan jurang rel dan meningkatkan kualiti ricih. (Lukisan mesin tersedia untuk
terangkan dengan jelas)

Spesifikasi

ModelKetebalan MaksKekuatan hasilMaks. PanjangsudutX. StrokKekerapanKuasaL*W*H(mm)Berat badan
QC12Y-4*25004mm≤450kN/cm2500mm1°30'20~600mm16Kali/min5.5kW3040*1610*16203800Kg
QC12Y-4*32004mm≤450kN/cm3200mm1°30'20~600mm14Kali/min5.5kW3840*1610*16205000Kg
QC12Y-4*40004mm≤450kN/cm4000mm1°30'20~600mm10 Kali/min5.5kW4600*1700*17006500Kg
QC12Y-4*60004mm≤450kN/cm6000mm1°30'20~600mm8Kali/min7.5kW6460*2100*320011000Kg
QC12Y-6*25006mm≤450kN/cm2500mm1°30'20~600mm14Kali/min7.5kW3040*1610*16205000Kg
QC12Y-6*32006mm≤450kN/cm3200mm1°30'20~600mm12Kali/min7.5KW3840*1610*16206000Kg
QC12Y-6*40006mm≤450kN/cm4000mm1°30'20~600mm8Kali/min7.5KW4620*1750*17008200Kg
QC12Y-6*50006mm≤450kN/cm5000mm1°30'20~600mm6Kali/min11KW5400*1800*190010500Kg
QC12Y-6*60006mm≤450kN/cm6000mm1°30'20~600mm5Kali/min11KW6480*2100*230016500Kg
QC12Y-8*25008mm≤450kN/cm2500mm1°30'20~600mm10 Kali/min11KW3040*1700*17006000Kg
QC12Y-8*32008mm≤450kN/cm3200mm1°30'20~600mm8Kali/min11KW3860*1700*17007200Kg
QC12Y-8*40008mm≤450kN/cm4000mm1°30'20~600mm8Kali/min11KW4640*1700*17008800Kg
QC12Y-8*50008mm≤450kN/cm5000mm1°30'20~600mm8Kali/min11KW5400*2100*200011500Kg
QC12Y-8*60008mm≤450kN/cm6000mm1°30'20~600mm8Kali/min11KW6480*2100*235018000Kg
QC12Y-10*250010mm≤450kN/cm2500mm2°20~600mm9Kali/min11KW3040*1700*17007300Kg
QC12Y-10*320010mm≤450kN/cm3200mm2°20~600mm9Kali/min11KW3860*1700*17008000Kg
QC12Y-10*400010mm≤450kN/cm4000mm2°20~600mm8Kali/min11KW4650*2100*200012050Kg
QC12Y-10*600010mm≤450kN/cm6000mm2°20~1000mm5Kali/min15KW6500*2100*230024000Kg
QC12Y-12*250012mm≤450kN/cm2500mm1°40'20~600mm9Kali/min18.5KW3140*2150*20009000Kg
QC12Y-12*320012mm≤450kN/cm3200mm1°40'20~600mm9Kali/min18.5KW3880*2150*200010800Kg
QC12Y-12*400012mm≤450kN/cm4000mm1°40'20~1000mm8Kali/min18.5KW4680*2150*200013000Kg
QC12Y-12*500012mm≤450kN/cm5000mm2°20~1000mm6Kali/min18.5KW5900*2150*200016000Kg
QC12Y-12*600012mm≤450kN/cm6000mm2°20~1000mm5Kali/min18.5KW6900*2600*270029500Kg
QC12Y-12*800012mm≤450kN/cm8000mm2°20~1000mm5Kali/min18.5KW9000*3500*350046500Kg
QC12Y-16*250016mm≤450kN/cm2500mm2°30'20~600mm9Kali/min22KW3140*2150*200011000Kg
QC12Y-16*320016mm≤450kN/cm3200mm2°30'20~600mm8Kali/min22KW388
0*2150*2000		13000Kg
QC12Y-16*400016mm≤450kN/cm4000mm2°30'20~1000mm8Kali/min22KW4650*2150*220016300Kg
QC12Y-16*500016mm≤450kN/cm5000mm2°30'20~1000mm6Kali/min22KW5900*2600*270020000Kg
QC12Y-16*600016mm≤450kN/cm6000mm2°30'20~1000mm5Kali/min22KW6900*2700*270036000Kg
QC12Y-16*800016mm≤450kN/cm8000mm2°30'20~1000mm5Kali/min22KW9000*3500*350075000Kg
QC12Y-20*250020mm≤450kN/cm2500mm3°20~1000mm8Kali/min22KW3440*2300*250015800Kg
QC12Y-20*320020mm≤450kN/cm3200mm3°20~1000mm8Kali/min22KW4150*2350*270018500Kg
QC12Y-20*400020mm≤450kN/cm4000mm3°20~1000mm5Kali/min22KW4850*2600*270021500Kg
QC12Y-20*600020mm≤450kN/cm6000mm3°20~1000mm4Kali/min30KW6700*3000*300047000Kg
QC12Y-25*250025mm≤450kN/cm2500mm3°20~1000mm8Kali/min37KW3200*2700*290019000Kg
QC12Y-25*320025mm≤450kN/cm3200mm3°20~1000mm5Kali/min37KW4200*2700*290023000Kg
QC12Y-30*250030mm≤450kN/cm2500mm3°20~1000mm4Kali/min37KW3300*2900*300023500Kg
QC12Y-30*320030mm≤450kN/cm3200mm3°30'20~1000mm4Kali/min40KW4200*2900*320026000Kg
QC12Y-40*250040mm≤450kN/cm2500mm4°20~1000mm3Kali/min55KW3200*3300*300038000Kg
QC12Y-40*320040mm≤450kN/cm2500mm4°1000mm3Kali/min55KW4300*3300*320049000Kg

Butiran

PROSES MENCARI

Reka bentuk yang sempurna dalam setiap aspek; Dengan memilih guillotine CNC yang baharu dan dipertingkatkan, kami akan mempunyai keselamatan maksimum, ketepatan tinggi dan kemudahan penggunaan yang unik.

Jurang bilah, sudut pemotongan dan panjang pemotongan semuanya dilaraskan berdasarkan pemilihan bahan dan ketebalan secara automatik.

Bahagian kritikal brek tekan KEC dan mesin ricih dihasilkan di Jerman.

Komponen yang dipilih dengan teliti datang daripada rakan kongsi jangka panjang di seluruh dunia.

Kami bergantung pada kualiti kami dan oleh itu memberikan guillotine kami waranti 3 tahun.

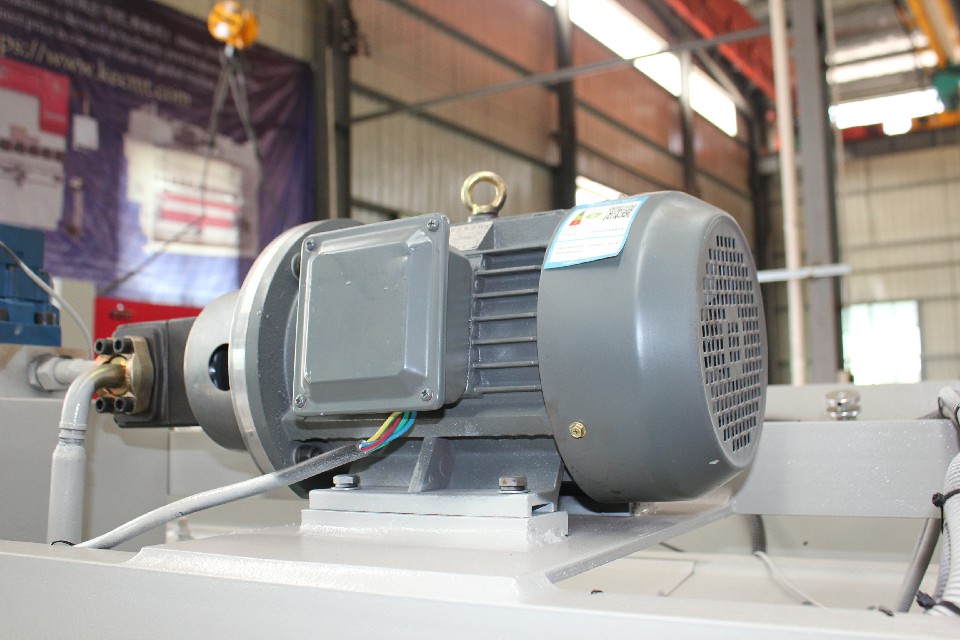

Motor utama Siemens

Menggunakan Siemens Motor menjamin hayat perkhidmatan mesin, dan mengurangkan bunyi semasa bekerja.

Blade Clourancant Pelarasan pantas

Mekanisme pelarasan pantas untuk menyusun semula kelegaan bilah.pengoperasian yang mudah dengan tangan. merealisasikan pelarasan tanpa langkah kelegaan bilah .

Pengatur Ketegakan Kedudukan Depan

Peranti penentududukan hadapan, penetapan penegak dan peranti penentududukan pada sokongan hadapan paling kiri, menjamin ketepatan pemotongan, operasi mudah, praktikal dan cekap.

Bebola Keluli Menggolek Meja Kerja

Menggolek bola keluli meja kerja boleh mengurangkan geseran, melindungi permukaan bahan kerja.

12mm 3200mm Mesin Gunting Hidraulik Guillotine Cnc Mesin Pemotong Lembaran Keluli

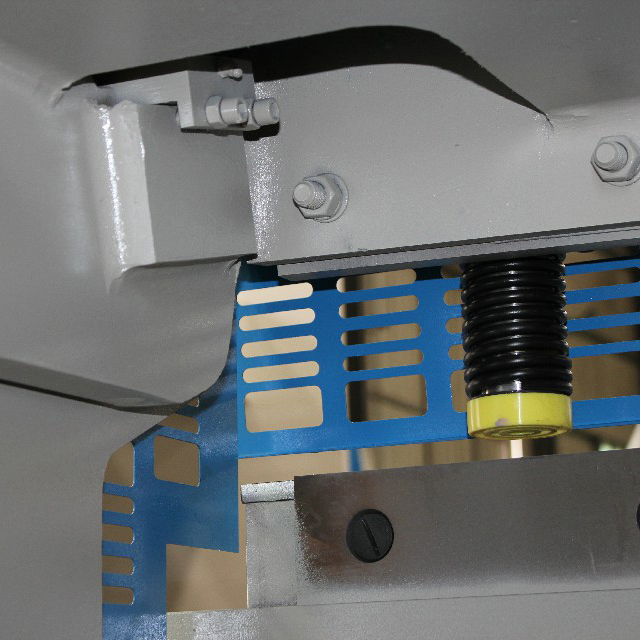

Silinder Tekanan Spring terbina dalam

Hujung bawahnya dilengkapi dengan gasket bahan khas, mengawal tekanan dengan berhati-hati, mengelakkan aloi aluminium atau lain-lain yang lebih lembut
bahan yang dicetak.

Tolok Belakang Ketepatan Tinggi

Tolok belakang struktur panduan linear skru bola yang unik dan baru memastikan ketepatan kedudukan yang tinggi. Peraturan panduan rasuk boleh laras dan struktur penghantaran segerak, stabil dan boleh dipercayai. Struktur mekanisme mengangkat pilihan untuk memotong bahan kerja daripada julat tolok belakang. Apabila memotong plat logam nipis dan lebar, peranti sokongan pneumatik boleh dipilih. Peningkatan julat kedudukan menjadikan pemotongan lebih cekap dan tepat.

Kabinet Elektrik Stabil

Elektrik France Schneider yang tahan lama memastikan operasi mesin yang stabil. Sambungan dan susunan talian yang munasabah sangat mengurangkan kadar kegagalan. Dan pengendali dan semua bahagian mesin memainkan perlindungan yang baik. Servo dan pemacu pilihan untuk mempertingkatkan ketepatan kedudukan Sumbu tolok belakang (X).

KONFIGURASI

Sistem Kawalan CNC : Kawalan Estun E21S dari Nanjing

Komponen elektrik : Schneider Electrical daripada bahasa Perancis

Motor Utama: Siemens dari Jenama Jerman

Penderia ukuran sudut: OPKON daripada Jenama Türkçe

Pemacu Inverter: Taiwan DELTA Servo Motor & Sistem Pemanduan

PLC: Schneider Electrical dari Perancis

Bilah Pemotong: Peralatan Jerung dari China

Sistem Hidraulik: Bosch-Rexroth dari Jerman

Pam Hidraulik: SUNNY dari Jenama Amerika Syarikat atau Jenama yang setara

Penyambung tiub: Jenama EMB dari Jerman

Panduan Skru Bola/ Pelapik: HIWIN dari Kawasan TaiWan

12mm 3200mm Mesin Gunting Hidraulik Guillotine Cnc Mesin Pemotong Lembaran Keluli

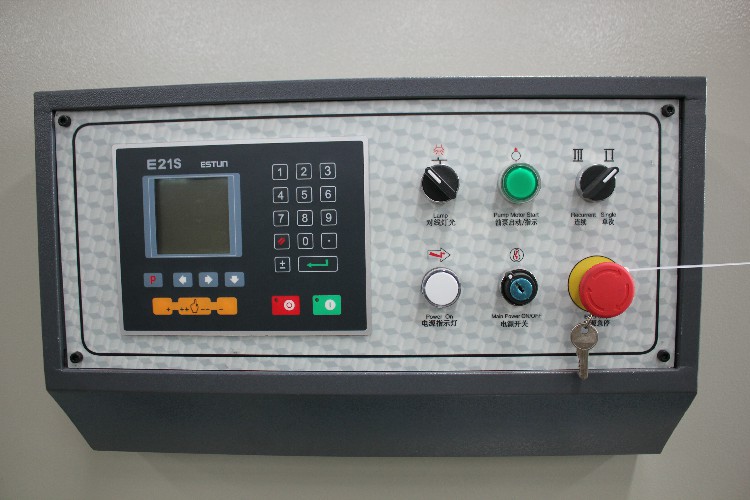

Pengawal E21S

* Tolok belakang dan kawalan blok
* Kawalan untuk motor AC am, penyongsang frekuensi
* Kedudukan pintar
* Kaunter stok
* Tetapan masa pegangan/penyahmampatan
* Memori program sehingga 40 program
* Sehingga 25 langkah setiap program
* Kedudukan satu sisi
* Tarik balik fungsi
* Satu kunci sandaran/pemulihan parameter
* mm/inci
* Cina / Inggeris

12mm 3200mm Mesin Gunting Hidraulik Guillotine Cnc Mesin Pemotong Lembaran Keluli

Soalan Lazim

1. S: Kami melihat banyak jenama Cina di pasaran, adakah mereka semua pengeluar? Bagaimana dengan KEC/yaduan?

J: Memang benar bahawa antara semua jenama Cina itu, kebanyakannya adalah jenama perdagangan.
Tetapi KEC/yaduan adalah pengeluar sebenar yang telah membuat brek tekan hidraulik dan mesin ricih sejak 2008.

2. S: Bagaimana untuk mendapatkan sebut harga yang tepat daripada KEC?

J: Hanya berikan kami butiran bahan, ketebalan maksimum dan lebar maksimum yang anda ingin kerjakan.

3. S: Bolehkah anda melakukan perkhidmatan OEM?

A: Pasti. reka bentuk anda atau keperluan lain diterima, logo anda sendiri boleh dilaksanakan pada mesin.

4. S: Berapakah kos penghantaran dari China ke negara anda?

J: Kami boleh menghantar mesin ke alamat pelabuhan atau pintu anda melalui laut.

Sila beritahu kami pelabuhan atau alamat terdekat anda dengan poskod.

Kami bekerjasama dengan beberapa ejen perkapalan yang boleh dipercayai untuk mengatur penghantaran global dalam pelbagai cara.

5. S: Apakah purata masa utama?

A: Untuk stok, masa utama adalah kira-kira 7 hari. Untuk pengeluaran besar-besaran, masa utama adalah 20-30 hari selepas menerima bayaran deposit. Masa utama menjadi berkesan selepas penerimaan deposit. Jika masa utama kami tidak sesuai dengan tarikh akhir anda, Kami boleh mengatur pengeluaran segera khas supaya dapat menangkap tarikh akhir kami. Dalam semua kes kami akan cuba untuk menampung keperluan anda. Dalam kebanyakan kes, kami dapat menguruskan penghantaran cepat.

6. S: Bolehkah anda membekalkan dokumentasi penghantaran yang berkaitan?

J: Ya, kami boleh menyediakan kebanyakan dokumen termasuk
Bil muatan;
Sijil Analisis / Pematuhan;
Sijil CE, sijil COC;
Insurans;
Negara asal;
Invois komersial;
Senarai pembungkusan dan dokumen eksport lain apa sahaja yang diperlukan.

7. S: Adakah anda menerima pembayaran LC?

J: Ya, biasanya pembayaran kami ialah 30% 70% T/T, pembayaran LC juga boleh diterima

8. S: Bagaimana untuk mengendalikan mesin yang dipesan?

A: Video mesin sebelum penghantaran di kilang kami akan dihantar terus kepada anda.

9. S: Bagaimana pula dengan perkhidmatan pentauliahan?

J: Kami boleh menawarkan perkhidmatan pentauliahan, pembeli perlu membeli tiket kapal terbang.

10. S: Apakah jaminan produk?

A: Biasanya 3 tahun. Komitmen kami adalah untuk kepuasan anda dengan produk kami. Dalam jaminan atau tidak, adalah menjadi budaya syarikat kami untuk menangani dan menyelesaikan semua isu pelanggan untuk kepuasan semua orang.

11. S: Adakah anda menjamin penghantaran produk yang selamat dan terjamin?

J: Ya, kami sentiasa menggunakan pembungkusan eksport berkualiti tinggi. Kami juga menggunakan pembungkusan pepejal khusus untuk barangan berbahaya dan penghantar storan sejuk yang disahkan untuk item sensitif suhu. Pembungkusan khas dan keperluan pembungkusan bukan standard akan dikenakan bayaran tambahan.

Butiran

  • Maks. Lebar Pemotongan (mm): 3200
  • Maks. Ketebalan Keratan (mm): 12 mm
  • Tahap Automatik: Automatik Sepenuhnya
  • Sudut Ricih: 1.5 darjah
  • Panjang Bilah (mm): 2400 mm
  • Perjalanan Tolok Belakang (mm): 20 - 600 mm
  • Kedalaman Tekak (mm): 150 mm
  • Keadaan: Baru
  • Kuasa (kW): 18.5 kW
  • Berat (KG): 10800 KG
  • Voltan: 380V/50HZ/3PH
  • Dimensi (L*W*H): 3880*2150*2000
  • Tahun: 2021
  • Waranti: 3 tahun
  • Perkara Jualan Utama: Ketepatan tinggi
  • Industri Berkenaan: Kedai Bahan Binaan, Kedai Pembaikan Jentera, Loji Pembuatan, Kerja-kerja pembinaan , Tenaga & Perlombongan
  • Lokasi Bilik Pameran: Kanada, United Kingdom, Amerika Syarikat, Perancis, Jerman, Rusia, Jepun, Australia
  • Jenis Pemasaran: Produk Baharu 2021
  • Laporan Ujian Jentera: Disediakan
  • Video keluar-pemeriksaan: Disediakan
  • Waranti komponen teras: 3 tahun
  • Komponen Teras: Galas, Motor, Pam, Gear, PLC, Kapal tekanan, Enjin, Kotak Gear
  • Sistem kawalan: Estun E21 NC Control
  • Bahan pemotongan: Keluli Tahan Karat Logam Keluli Karbon
  • Perkhidmatan Selepas Jualan Disediakan: Alat ganti percuma, Pemasangan lapangan, pentauliahan dan latihan, Perkhidmatan penyelenggaraan dan pembaikan lapangan, Sokongan dalam talian, Sokongan teknikal video
  • Perkhidmatan Selepas Waranti: Sokongan teknikal video, Sokongan dalam talian, Alat ganti, Perkhidmatan penyelenggaraan dan pembaikan lapangan
  • Lokasi Perkhidmatan Tempatan: Kanada, United Kingdom, Amerika Syarikat, Perancis, Pakistan, Mexico, Rusia, Australia, Afrika Selatan
  • Pensijilan: CE
