Mesin Pemotong Paip Automatik 1000w Mesin Pemotong Laser Gentian Meja Kerja Kecil

Penerangan Mesin

Pemotongan laser adalah kaedah pemotongan terbaik antara pelbagai teknologi pemotongan yang telah dikuasai orang hari ini. Kelebihan pemotongan laser ialah: ubah bentuk terma kecil, ketepatan pemotongan tinggi, bunyi rendah, tiada pencemaran, pemotongan automatik mudah direalisasikan, walaupun pelaburan awal adalah besar ( Kelemahan), tetapi kos pemprosesan adalah 50% kurang daripada pemprosesan mekanikal. Sebagai teknologi pembuatan termaju, pemotongan laser mempunyai kelebihan dalam julat aplikasi yang luas, proses yang fleksibel, ketepatan pemprosesan yang tinggi, kualiti yang baik, proses pengeluaran yang bersih dan mudah merealisasikan automasi, fleksibiliti, kecerdasan, dan peningkatan kualiti produk dan produktiviti buruh.

Ciri Mesin

1. Mesin menggunakan struktur meja kerja terbuka, rak pemacu dwi berketepatan tinggi yang diimport dan rel panduan linear, penghantaran yang stabil dan ketepatan tinggi.

2. Kedua-dua katil dan rasuk bergerak menggunakan struktur kimpalan yang penting. Katil itu dirawat haba pada 600°C dan diselesaikan dengan pengilangan gantri 12 meter. Ia disejukkan di dalam relau selama 24 jam. Selepas penyepuhlindapan, ia dikasarkan dan kemudian tertakluk kepada rawatan penuaan getaran, yang boleh menghapuskan sepenuhnya kimpalan dan kebolehsuaian Pemprosesan, ketegaran yang baik, berketepatan tinggi, boleh mengekalkan penggunaan jangka panjang tanpa ubah bentuk.

3. Paksi X, Y dan Z semuanya diimport dari Perancis dengan motor servo dengan ketepatan tinggi, kelajuan tinggi, tork besar, inersia besar, prestasi stabil dan tahan lama. Pastikan kelajuan tinggi dan pecutan keseluruhan mesin.

4. Ia mengguna pakai sistem kawalan berangka khas mesin pemotong laser gentian CYPCUT berdasarkan sistem pengendalian Windows, dan menyepadukan banyak modul fungsi khas untuk kawalan pemotongan laser, dengan fungsi yang berkuasa, antara muka manusia-mesin yang baik dan operasi mudah.

5. Perisian bersarang CYPNEST Expert Edition ialah teknologi teras untuk mesin pemotong CNC untuk merealisasikan "pemotongan sepenuh masa, pemotongan kecekapan tinggi dan pemotongan kadar bersarang tinggi". Ia adalah jaminan asas untuk menjimatkan bahan dengan berkesan dan meningkatkan kecekapan pemotongan.

6. Kepala pemotong menggunakan kepala pemotong laser gentian khas yang dihasilkan oleh jenama terkenal di peringkat antarabangsa dan sensor kapasitif, dengan ketepatan penderiaan yang tinggi, tindak balas sensitif, dan prestasi yang paling stabil dan boleh dipercayai. 7. Injap berkadar dikawal secara elektronik berketepatan tinggi yang diimport dari Jerman boleh mengawal tekanan udara gas tambahan pemotongan dengan tepat untuk mencapai kesan pemotongan terbaik.

Komponen Mesin

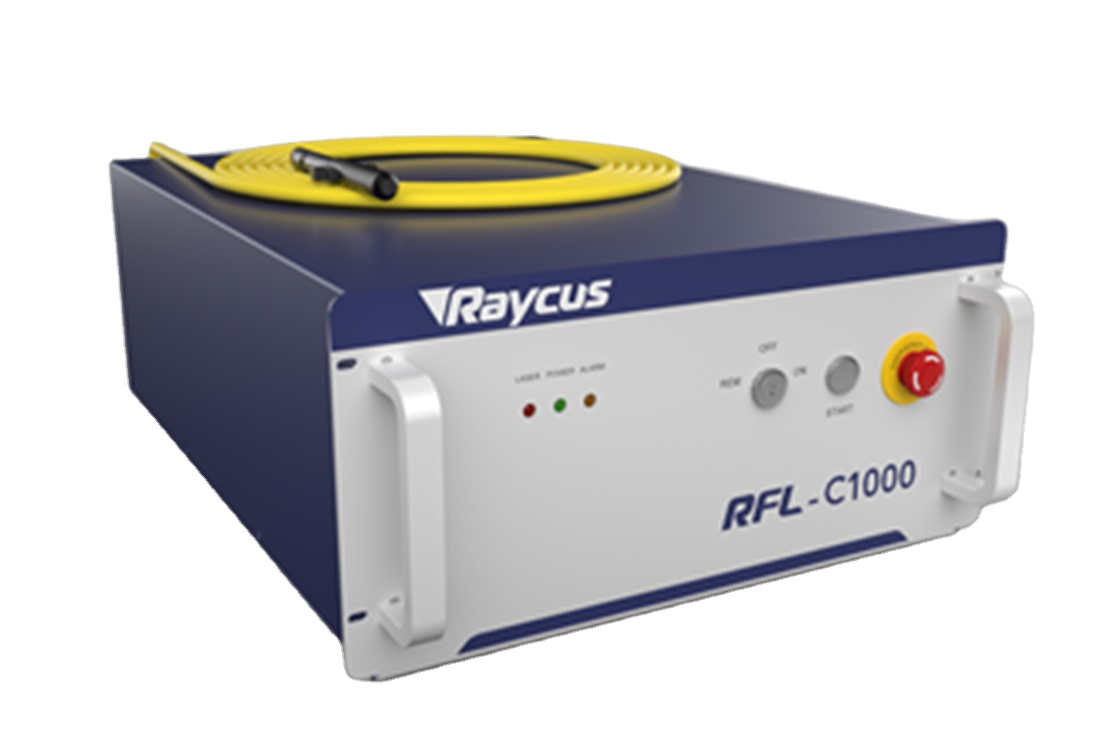

Sumber laser gentian Raycus RFL-C1000

• Kualiti pancaran cemerlang (BPP)

• BPP malar dalam julat kuasa penuh

• Gunakan jarak fokus yang panjang untuk mendapatkan tempat yang kecil

• Kecekapan penukaran elektro-optik>25%

• Operasi tanpa penyelenggaraan

• Reka bentuk modular, "plug and play"

• Saiz kecil dan pemasangan mudah

• Hayat perkhidmatan sumber pam >100,000 jam

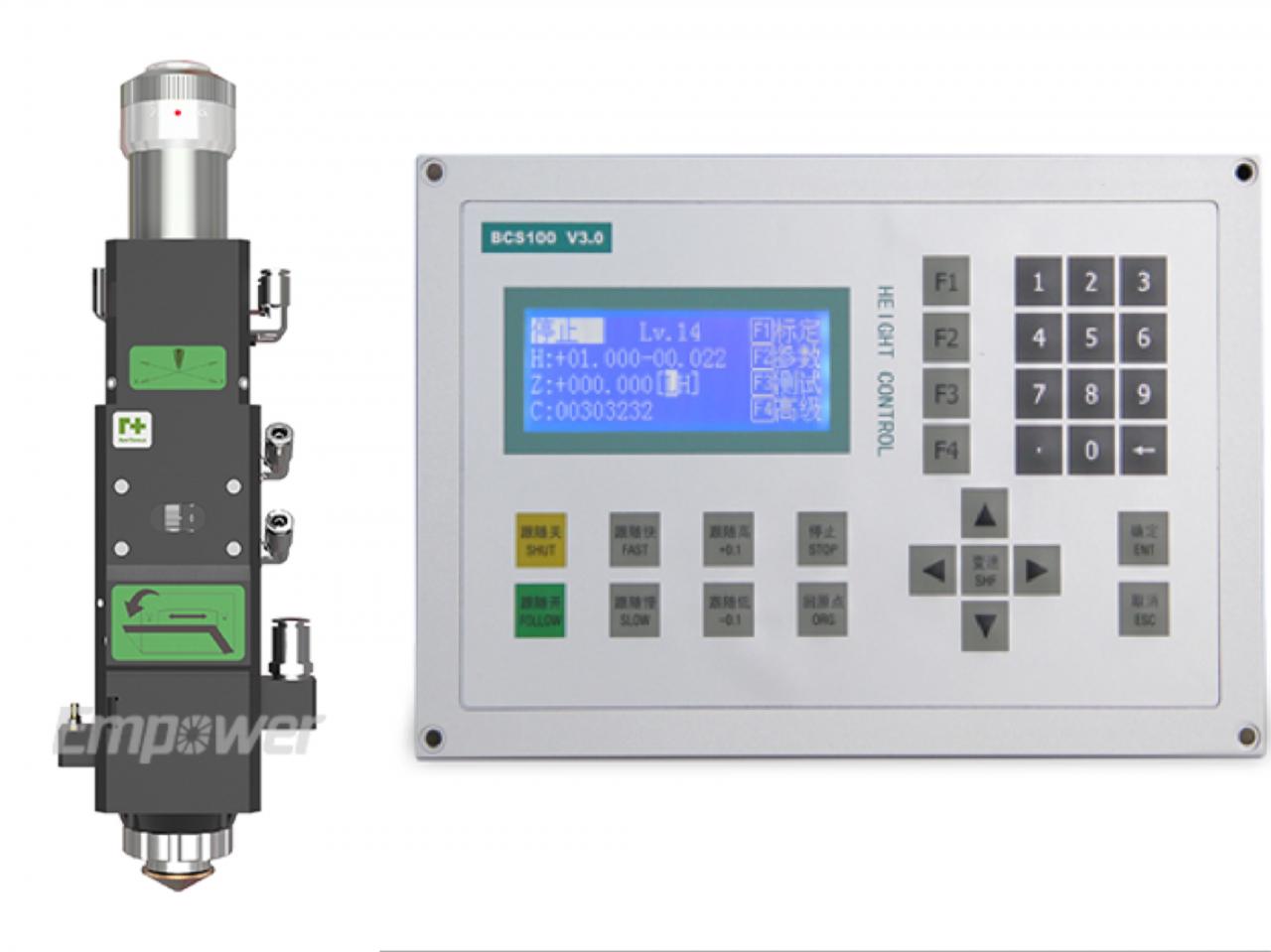

Kepala pemotong dan pengawal ketinggian

• Tersedia dengan pengesan ketinggian kapasitif.

• Penderia suhu melindungi optik dan meminimumkan kemungkinan terlalu panas.

• 10mm pergerakan lensa untuk menetapkan fokus.

• Akses cepat dan mudah ke kaca penutup.

• Reka bentuk yang fleksibel untuk mengoptimumkan saiz tempat.

• Melancarkan aliran gas bantu.

• Reka bentuk padat dan ringan.

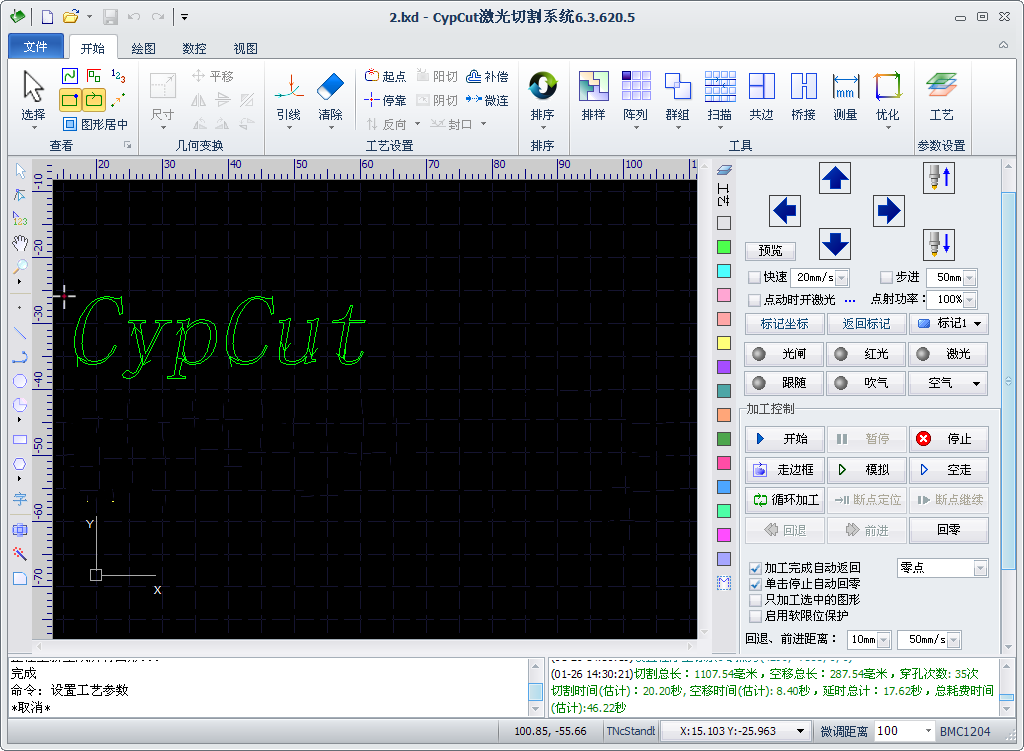

Sistem pemotongan Cypcut

• Pelarasan Ketinggian Auto

• Perlindungan perisian

• Kawalan kuasa pancaran laser

• Fungsi sambung semula titik penutupan secara tiba-tiba

• Lompat katak dan fungsi kedudukan tepi Auto

• Respons masa nyata untuk mengelakkan ketinggalan isyarat yang menyebabkan tepi bulat

Spesifikasi

Senarai Komponen Utama
Tidak.	Nama Komponen	Pengilang--Tempat Asal
1	Alat mesin	Alat mesin kimpalan plat--Dahan
2	Rasuk Mesin	Rasuk aluminium--Dahan
3	Sumber Fiber Laser	Raycus/Max 1000W--China
4	Kepala Laser	Raytools-- China
5	Sistem Pemotongan	Cypcut -- China
6	Motor Servo & Pemandu	Schneider -- Perancis
7	Pengurangan Kelajuan	Shimpo -- Jepun
8	Rel Panduan	Hiwin -- Taiwan
9	Rak & Pinion	YYC dari Taiwan
10	Injap Berkadar	SMC --Jepun
11	Penyejuk	Hanli -- China

Spesifikasi
Kuasa laser	1000W
Kawasan pemotongan(mm)(L×W)	3000mm×1500mm
Kelajuan pemotongan maksimum (m/min)	120 m/min
Max Dipercepatkan	1.5G
Ketepatan kedudukan	±0.03mmmm
Ketepatan kebolehulangan	±0.02mm
Lebar garisan min	0.15mm
Kedalaman pemotongan Maks (Keluli Ringan)	12mm
Keluli Tahan Karat N2	5mm
aluminium	3mm
Cara Memandu	Motor servo yang diimport
Cara Penghantaran	Rak gear & pemacu kembar pinion yang diimport
Keperluan Elektrik	380V/50Hz.60Amp
Penggunaan kuasa	12KW
Berat Bahan Kerja	800kg
Berat badan	5500kg
Saiz garis besar (mm)	4800mm×2700mm×1900mm (L×W×H)
Saiz garis besar dengan penukar palet (mm)	8400mm×3000mm×2100mm (L×W×H)

Kelebihan & Aplikasi

KELEBIHAN:

1, Penjimatan kos penggunaan kuasa/ hanya 20-30% daripada mesin pemotong laser co2 di bawah kuasa yang sama.

2, Fleksibiliti dan pemotongan ketepatan bahagian mudah atau kompleks

3, Mengguna pakai laser gentian jenama dunia yang diimport/masa hayat melebihi 100,000 jam

4, Motor servo yang diimport dan sistem penggearan memastikan pemotongan ketepatan

5, Potongan berkualiti tinggi tanpa kemasan tambahan diperlukan

6, Kelajuan pemotongan yang lebih tinggi dan cekap, kelajuan plat pemotongan melebihi 10 meter seminit

7, Potongan tanpa sentuhan yang bermaksud tiada tanda atau pencemaran bahan

8, Keupayaan untuk memotong hampir mana-mana kepingan logam

PERMOHONAN:

BAHAN BERKENAAN: Keluli tahan karat, keluli karbon, keluli aloi, keluli silikon, keluli spring, aluminium, aloi aluminium, kepingan tergalvani dan paip dan tiub logam lain.

INDUSTRI BERKENAAN: Ia digunakan secara meluas dalam pemprosesan saluran paip industri, peralatan kalis letupan, industri ketenteraan, industri kimia, penerokaan minyak, lampu dan tanglung, pemprosesan logam, perkakas besi, bangunan, dll.

Perkhidmatan&Kelebihan Kami

Perkhidmatan Kami

1. Waranti dua tahun untuk mesin laser gentian dan bahagian laser gentian ini; Waranti satu tahun untuk mesin dan bahagian lain.

2. Sokongan teknikal dalam talian profesional 24 jam.

3. Jurutera yang mahir akan membantu pelanggan menyelesaikan masalah dengan TM, Whatsapp pada masa apabila masalah berlaku.

4. Kemas kini perisian percuma.

5. Penyelenggaraan sepanjang hayat dan bekalan alat ganti.

Kelebihan Kami

1. Alibaba Authentication Enterprise

2. Pengalaman Eksport 12 Tahun

3. 20 Tahun Pengalaman Pembuatan

4. Perkhidmatan OEM & ODM

5. Perkhidmatan Dalam Talian 24Jam

6. Rangkaian peniaga di seluruh dunia

Butiran

• Permohonan: POTONGAN LASER
• Bahan Berkenaan: Logam
• Keadaan: Baru
• Jenis Laser: Fiber Laser
• Kawasan Keratan: 3000*1500mm
• Kelajuan Pemotongan: 120m/min
• Format Grafik Disokong: DXF
• Ketebalan pemotongan: 1-10mm
• CNC atau Tidak: Ya
• Mod Penyejukan: PENYEJUKAN AIR
• Perisian Kawalan: Cypcut
• Jenama Sumber Laser: Raycus/IPG/Max
• Jenama Kepala Laser: Raytools/Precitec
• Jenama Servo Motor: Yaskawa
• Jenama Guiderail: HIWIN
• Jenama Sistem Kawalan: Cypcut
• Berat (KG): 5500 KG
• Perkara Jualan Utama: Hayat Perkhidmatan Panjang
• Jenama Kanta Optik: Raytools
• Waranti: 1 Tahun
• Industri Berkenaan: Loji Pembuatan, Pemprosesan kepingan logam
• Laporan Ujian Jentera: Disediakan
• Video keluar-pemeriksaan: Disediakan
• Waranti komponen teras: 2 tahun
• Komponen Teras: sumber laser
• Kelajuan pemotongan maksimum (m/min): 120 m/min
• Dipercepatkan Maks: 1.5G
• Ketepatan kedudukan: ±0.03mmmm
• Ketepatan kebolehulangan: ±0.02mm
• Lebar garisan min: 0.15mm
• Kedalaman pemotongan Maks (Keluli Ringan): 12mm
• Keluli Tahan Karat N2: 5mm
• Aluminium: 3mm
• Keperluan Elektrik: 380V/50Hz.60Amp
• Saiz garis besar dengan penukar palet(mm): 8400mm*3000mm*2100mm (L*W*H)
• Persijilan: Sgs
• Perkhidmatan Selepas Jualan Disediakan: Sokongan dalam talian, Alat ganti percuma, Sokongan teknikal video
• Perkhidmatan Selepas Waranti: Sokongan teknikal video, Tiada perkhidmatan, Sokongan dalam talian, Alat ganti, Perkhidmatan penyelenggaraan dan pembaikan lapangan
