Kilang Automatik Penuh 160tan 4000mm Cnc Brek Tekan Hidraulik, 160tan Tekan Brek Ce Cert

Penerangan Produk

Struktur keseluruhan brek tekan hidraulik:

Reka bentuk Eropah sepenuhnya, kelihatan diperkemas, Monoblock, Rangka keluli dikimpal tegar kepada momen pesongan dan tegangan tinggi dengan bahan ST44 A1.

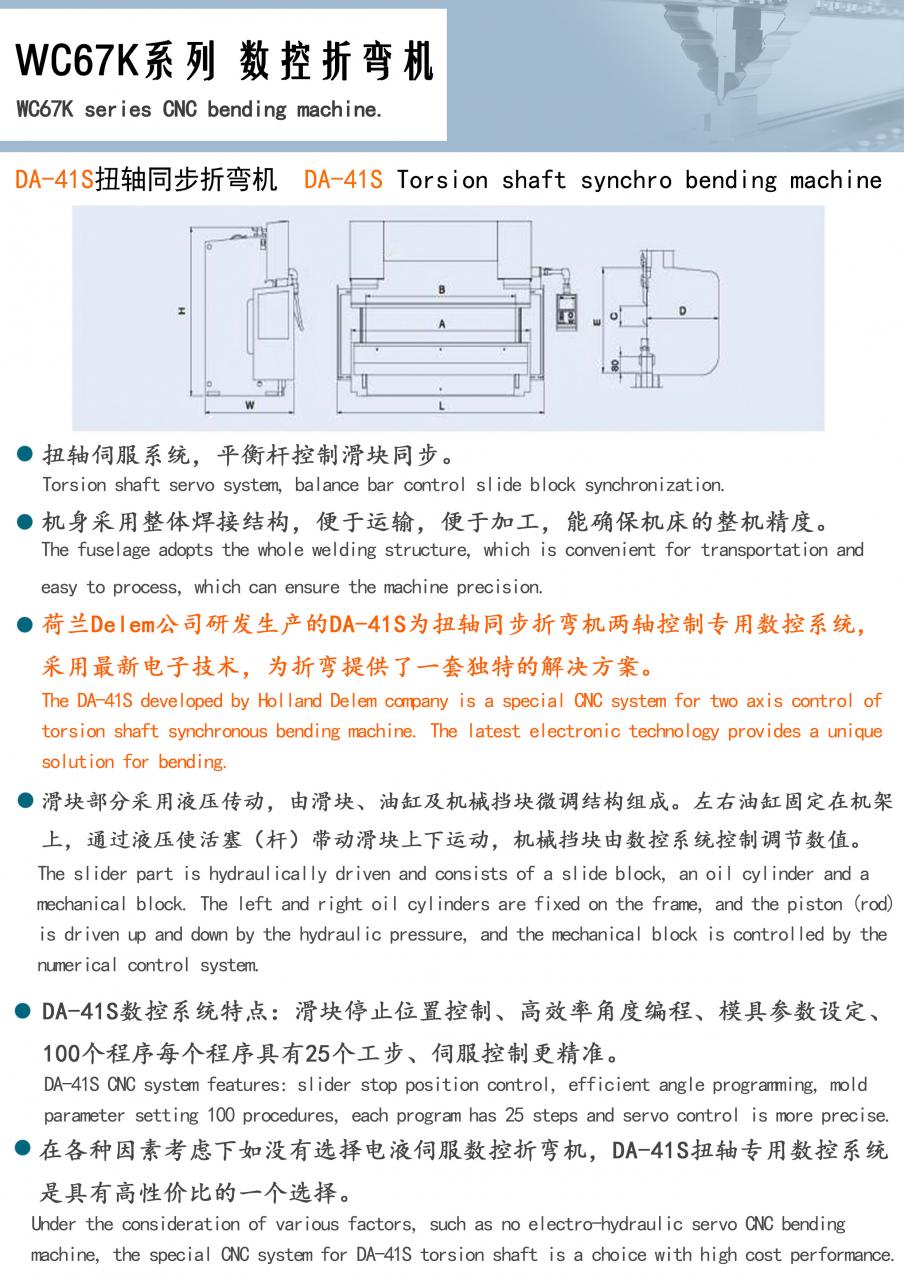

CNSanduan PRESS BRAKE menggabungkan kawalan CNC E210 atau DELEM DA41 menawarkan bukan sahaja operasi selamat bagi operasi penting mesin, tetapi juga menawarkan bantuan besar kepada pengendali dalam menjalankan keseluruhan proses lenturan.

Ketepatan tinggi, kecekapan tinggi, operasi mudah dan mudah, prestasi yang baik, harga yang menguntungkan dan perkhidmatan terbaik.

Menyediakan kawalan CNC bagi 2 paksi standard (Y dan X) dengan paksi R manual.

Sistem hidraulik:

Mengguna pakai sistem kawalan hidraulik bersepadu, lebih dipercayai dan mudah untuk penyelenggaraan. Sistem hidraulik adalah daripada Bosch –
Rexroth, Jerman.

Bosch yang sangat boleh dipercayai dan tepat - Injap Rexroth digunakan untuk litar pengawal selia. Setiap kitaran kerja yang lengkap boleh dicapai melalui kawalan injap hidraulik.

Semua meterai dalam silinder adalah PARKER dari Amerika Syarikat, jenama paling terkenal, kualiti yang baik dan prestasi tinggi

Perlindungan limpahan beban lampau dipasang pada sistem hidraulik, yang boleh memastikan tiada kebocoran, dan paras minyak boleh dibaca atau dilihat secara langsung.

Mampu bekerja di bawah beban undian secara berterusan, kerja yang stabil dan ketepatan tinggi.

Sistem elektrik dan interlock keselamatan:

Panel elektrik dengan sistem penyejukan direka untuk memenuhi Piawaian CE dan terdiri daripada automasi dan peralatan elektrik dengan jenama SIEMENS.

Pagar pelindung dan interlock keselamatan untuk memastikan keselamatan operasi. Mempunyai suis pedal satu tangan boleh alih, mudah untuk
beroperasi.

Penutup Sisi Depan dengan suis keselamatan, Pengadang keselamatan lampu belakang (Kategori-4), Pedal kaki yang mematuhi peraturan CE.

Mesin oleh pensijilan CE Kesatuan Eropah dan pensijilan sistem kualiti ISO

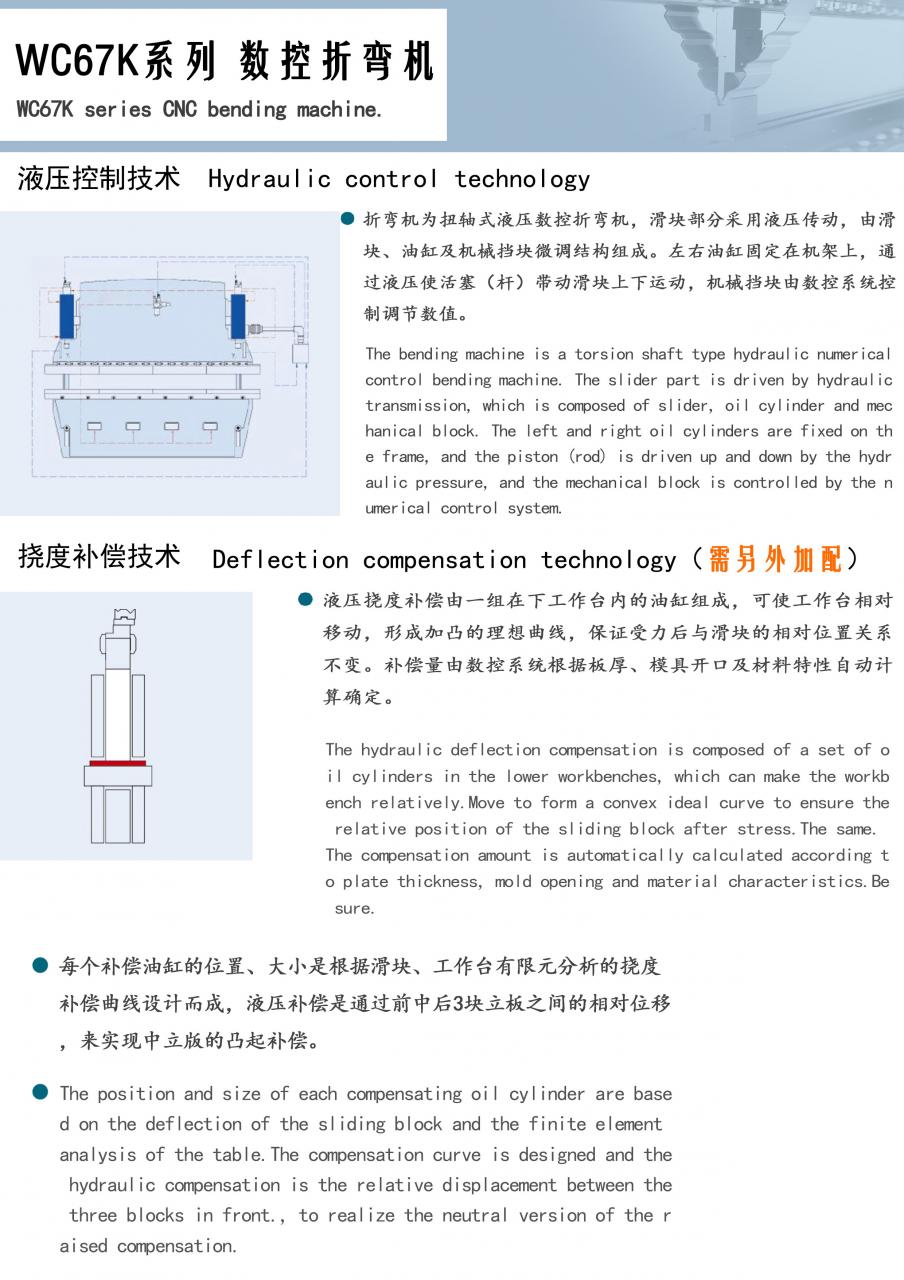

Sistem kawalan segerak:

Sistem segerak slaid:mengguna pakai sistem segerak bar kilasan keluli, struktur ringkas dan ketepatan tinggi, memastikan keselarian antara rasuk digunakan untuk penyegerakan.

2 hujung slaid mempunyai 2 garpu segerak yang menjadikan, Sistem ini menggunakan pampasan mati atas untuk meningkatkan ketepatan brek.

Meja kerja menggunakan reka bentuk tertentu, mengurangkan jumlah herotan puncak alat yang lebih rendah dengan berkesan.

Pelarasan kedalaman lentur dan struktur RAM:

Ketepatan lenturan dan ketekalan kebolehulangan dicapai dengan sistem mekanikal ringkas kedalaman boleh laras Automatik (bacaan digit) dan bermotor (Kawalan CNC E210 atau DA41) Boleh Laras.

Boleh menggerakkan ram ke atas dengan perlahan, yang membolehkan pengendali mengawal bahan kerja dengan mudah.

Permukaan penetapan universal alat atas boleh memenuhi keperluan pengapit alat yang paling jauh.

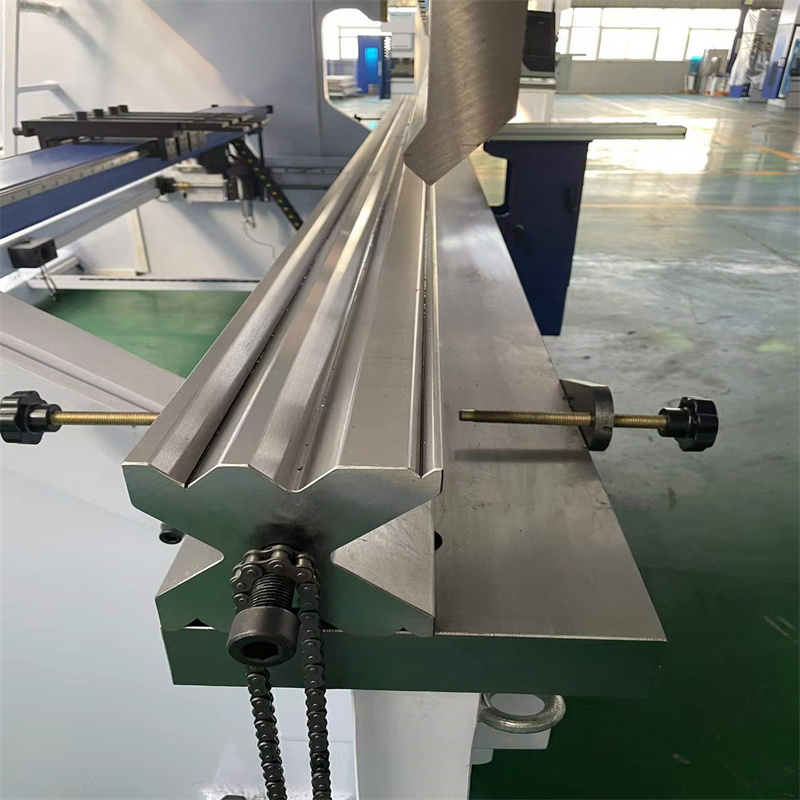

Alat bahagian atas dan bawah 4V-Die standard yang dikeraskan dan dikisar (bahagian 4x1000 mm).

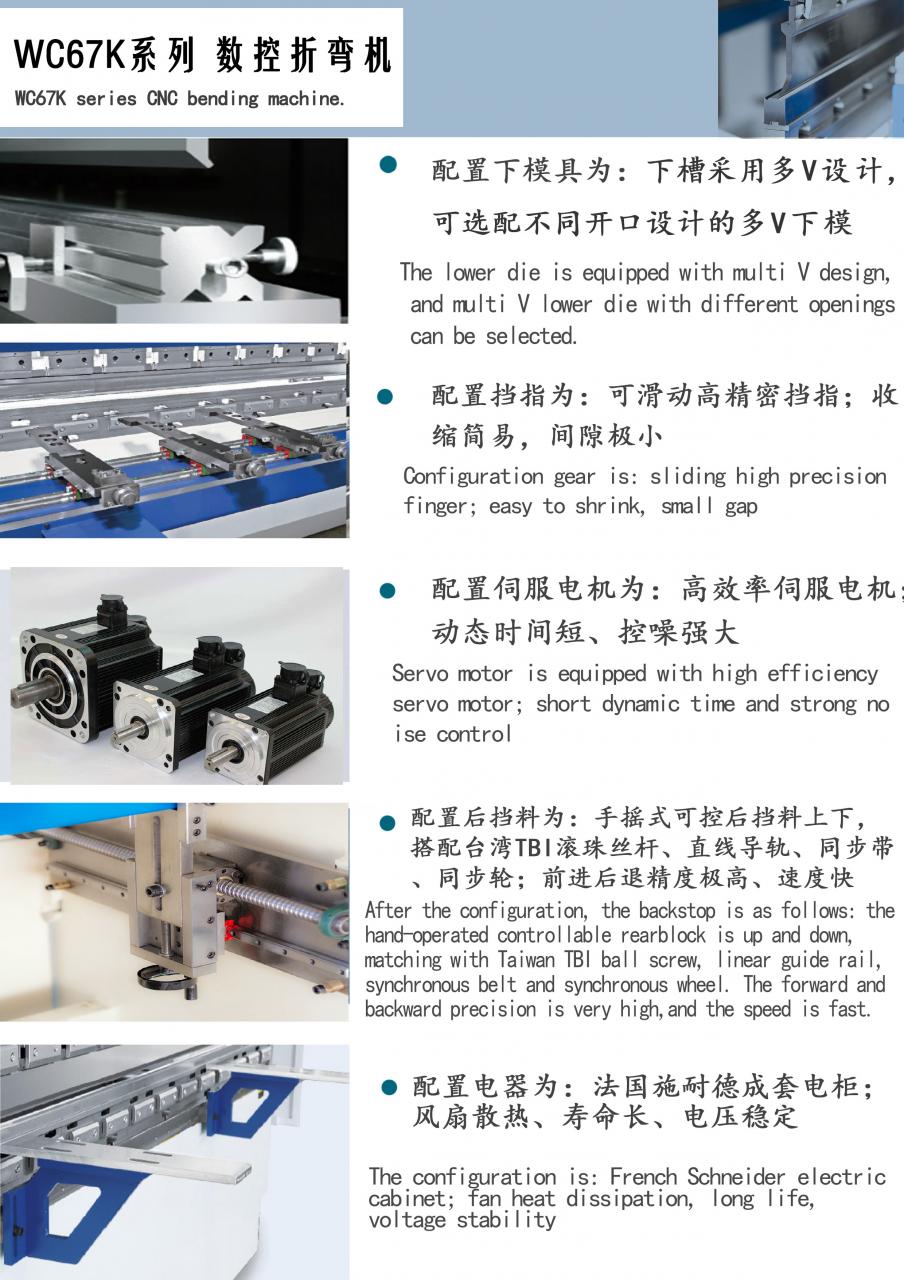

Tolok Belakang bermotor Servo (standard)

Sistem tolok belakang CNC dengan paksi X oleh aci skru bola dipacu motor servo AC dan pada galas linear dengan ketepatan 0.01mm.

Tolok belakang mempunyai kekuatan mekanikal yang cukup dan ketegaran dengan struktur tolok jenis tangki.

Skru bola berketepatan tinggi dan laluan panduan linear. Reka bentuk hentian jari tertentu, besarkan julat tolok belakang.

model	Tekanan Nomal (Kn)	Panjang daripada Jadual (mm)	Jarak Antara Perumahan (mm)	Tekak Kedalaman (mm)	Pukulan (mm)	Buka Tinggi (mm)	Utama Motor (Kw)	Berat (t)	Dimensi Keseluruhan (LWH) (mm)
WC67K-63/2500	630	2500	2000	320	150	380	5.5	5	28751650*2350
WC67K-63/3200	630	3200	2700	320	150	380	5.5	5.5	3800*1650*2450
WC67K-100/3200	1000	3200	2700	400	180	440	7.5	7.5	3810*1750*2530
WC67K 125/3200	1250	3200	2700	400	180	440	7.5	8.2	3820*1800*2530
WC67K-125/4000	1250	4000	3200	400	180	440	7.5	9	4600*1800*2580
WC67K 160/3200	1600	3200	2700	400	180	450	11	10.8	3830*1870*2560
WC67K 160/4000	1600	4000	3200	400	180	450	11	11.5	4610*1920*2700
WC67K-200/3200	2000	3200	2700	400	180	450	11	12.5	3900*1920*2560
WC67K-200/4000	2000	4000	3200	400	180	450	11	13.8	4620*1950*2700
WC67K-200/6000	2000	6000	4800	400	180	480	11	18.5	6080*1950*2900
WC67K-250/3200	2500	3200	2700	400	200	480	15	15	3900*2150*2950
WC67K-250/4000	2500	4000	3200	400	200	480	15	16.5	4080*2150*3000
WC67K-250/5000	2500	5000	4000	400	250	560	15	17.5	5080*2200*3250
WC67K-250/6000	2500	6000	4800	400	250	560	15	20	6080*2200*3400
WC67K-300/4000	3000	4000	3200	400	250	560	22	19	4080*2200*3200
WC67K-300/5000	3000	5000	4000	400	250	560	22	21	5100*2200*3300
WC67K-300/6000	3000	6000	4800	400	250	560	22	24	6200*2200*3500
WC67K-400/4000	4000	4000	3200	400	320	630	30	25	4100*2400*3500
WC67K-400/5000	4000	5000	4000	500	320	630	30	28	5200*2600*3700
WC67K-400/6000	4000	6000	4800	500	320	630	30	38	6200*2650*4800
WC67K-500/4000	5000	4000	3200	600	320	630	37	40	4200*2800*4600
WC67K-500/5000	5000	5000	4000	600	320	630	37	45	5200*2800*4900
WC67K-500/6000	5000	6000	4800	600	320	630	37	50	6200*2800*5200
WC67K-600/5000	6000	5000	4000	600	320	630	45	58	5200*3000*5300
WC67K-600/6000	6000	6000	4800	600	320	630	45	63	6200*3000*5600
WC67K-800/5000	8000	5000	4000	700	350	800	55	75	5200*3500*5600
WC67K-800/6000	8000	6000	4800	700	350	800	55	85	6200*3500*5800
WC67K-1000/6000	10000	6000	4800	700	400	800	55	105

Butiran

• Lejang Peluncur (mm): 250 mm
• Tahap Automatik: Automatik Sepenuhnya
• Kedalaman Tekak (mm): 400 mm
• Jenis Mesin: Disegerakkan
• Panjang Jadual Kerja (mm): 3200
• Lebar Meja Kerja (mm): 200 mm
• Dimensi: 4000x2250x4060mm
• Keadaan: Baru
• Tempat Asal: Anhui, China
• Bahan / Logam Diproses: Loyang / Kuprum, Keluli Tahan Karat, Keluli karbon, Aluminium, PVC
• Automasi: Automatik
• Perkhidmatan Tambahan: Pembentukan Akhir
• Tahun: 2021
• Berat (KG): 6000
• Kuasa Motor (kw): 18.5 kw
• Perkara Jualan Utama: Harga Berdaya saing
• Waranti: 2 tahun
• Industri Berkenaan: Industri automobil, Industri struktur keluli, Industri elektrik, Industri alat ganti kereta, Industri lif, kejuruteraan kuasa, Kapal dan kontena, Peralatan dapur, Industri bukan standard, Industri pintu keluli tahan karat
• Lokasi Bilik Pameran: United Kingdom, Tiada
• Jenis Pemasaran: Produk Baharu 2020
• Laporan Ujian Jentera: Disediakan
• Video keluar-pemeriksaan: Disediakan
• Waranti komponen teras: 2 tahun
• Komponen Teras: Motor
• Sistem CNC:: E21,CT8,DA41S,DA52S,DA53T,DA58T,DA66T,CT12
• Kata kunci:: Tekan Brek
• Bahan Mentah:: Lembaran / Pinggan Bergolek
• Jenis:: Alat Lentur Hidraulik
• Paksi Kawalan CNC:: Y1 Y2 X/Y1 Y2 X W-axis Crowning
• Komponen elektrik:: Schneider Electrical daripada bahasa Perancis
• Kuasa Motor:: Siemens dari Jerman
• Tolok Belakang & Pemacu RAM:: Penyongsang daripada Schneider Electrical
• Skru bebola/ Rod digilap:: HIWIN dari Jenama Taiwan
• Warna:: Pilihan
• Persijilan: ce
• Perkhidmatan Selepas Jualan Disediakan: Sokongan teknikal video, Sokongan dalam talian
• Perkhidmatan Selepas Waranti: Sokongan teknikal video, Sokongan dalam talian
