Mesin Pemotong Laser Gentian Masterline 8kw 4000x2000mm Dengan Sumber Laser Ipg

Penerangan Produk

Mesin Pemotong Laser Gentian 10KW untuk Pemotongan Laser Gentian Berkuasa Tinggi 10000W keluli tahan karat memasang mesin pemotong laser mereka 2000w/3000w/4000w/6000w mengikut piawaian kualiti yang paling ketat tanpa apa-apa selain komponen bertaraf dunia untuk memastikan kualiti yang berkekalan pada harga yang menarik. SmartLine ialah mesin pemotong laser 2D tujuan umum yang digunakan di seluruh dunia merentasi pelbagai aplikasi, permintaan pembuatan dan belanjawan. Tersedia dalam lima saiz dan dengan kuasa laser antara 1,000W hingga 6,000W serat Laser.

Elemen berikut disertakan:

• Ketua Pemotongan Laser: Kepala pemotong laser Raytools;Kepala Pemotongan Precitec

• Pengawal CNC: Sistem CNC CypCut Fscut 2000; Sistem Kawalan Skrin Sentuh BECKHOFF TwinCAT HYPCUT Touch FSCUT8000 Sistem CNC TwinCAT

• Kawasan Memotong: 3000x1500mm, 4000x20000mm, 6000x2000mm, 6000x2500mm

• Kelajuan Pemotongan: Maks 100m/min; Kedudukan: 140m/min; Pecutan:1.6G

BRAND SmartLine ialah mesin pemotong laser 2D tujuan umum yang digunakan di seluruh dunia merentasi pelbagai aplikasi, permintaan pembuatan dan belanjawan. Tersedia dalam lima saiz dan dengan kuasa laser antara 1,000W hingga 6,000W serat Laser.

KERANGKA ANAK SEPENUHNYA

rangka keluli menjalani penyepuhlindapan pada suhu lebih 600⁰ untuk melegakan tekanan. Ia dibina untuk penggunaan berat selama bertahun-tahun tanpa herotan. Sistem palet auto menukar membolehkan lebih 1800kg berat memuatkan. Bingkai yang lebih berat bermakna kurang getaran dan ketepatan yang lebih baik. bingkai mesin diperkukuh untuk meminimumkan lilitan dan ubah bentuk manakala rangka mesin yang teguh disambungkan ke casis oleh bar keluli.

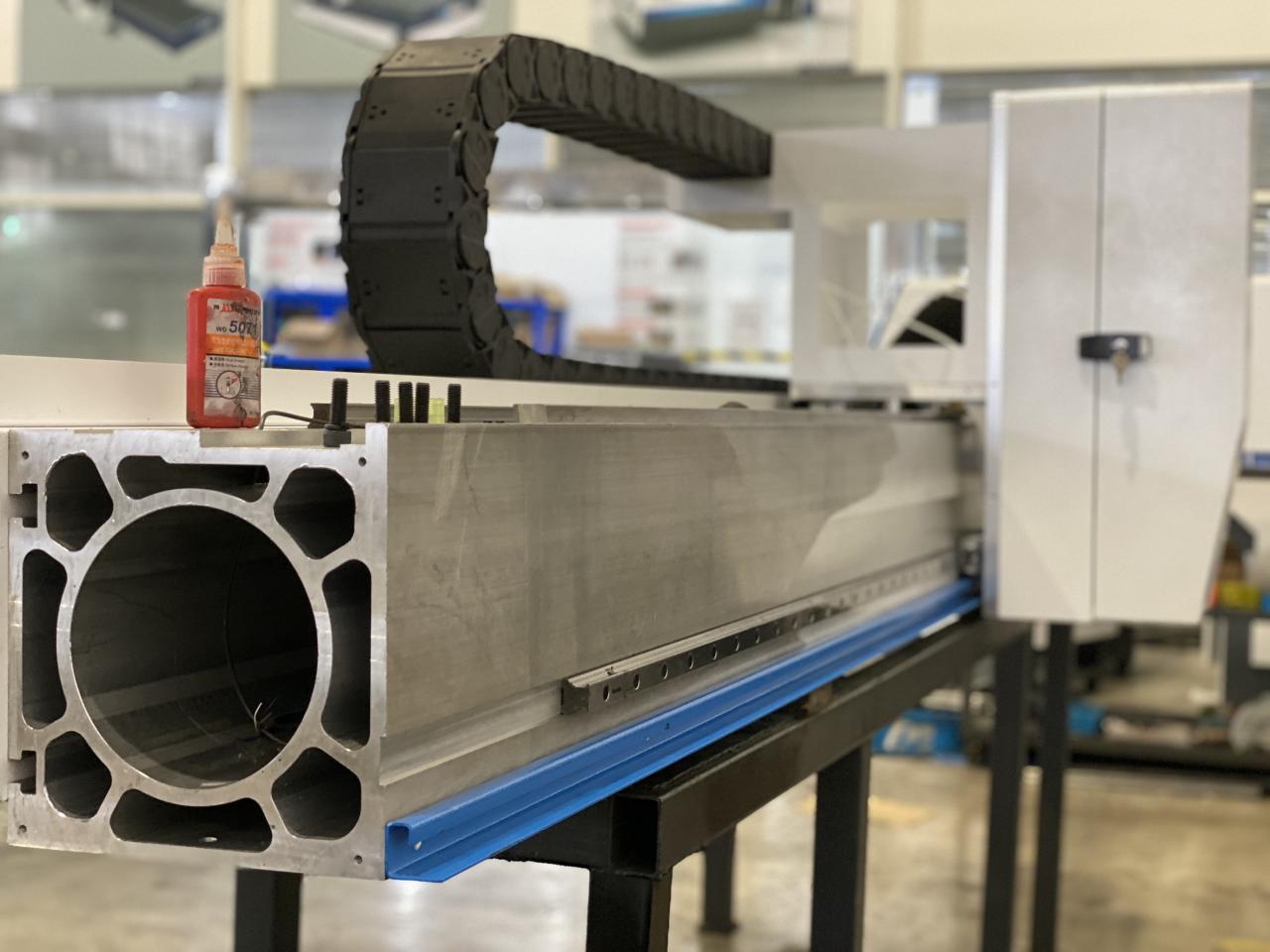

BAHAGIAN SINAR LASER

Badan rasuk mengguna pakai kaedah tuangan aluminium keseluruhan, penyepuhlindapan menghilangkan tekanan dan proses dalaman, Proses penuangan → tegasan penyepuhlindapan → pemesinan kasar → penuaan getaran → separuh kemasan → penuaan getaran → pemesinan penamat, mesin dimesin selepas pembajaan, kekuatan, ketegaran dan kestabilan rasuk terjamin, ketepatan rasuk dapat dikekalkan untuk masa yang lama. Terutamanya untuk pemotongan berkelajuan tinggi mesin pemotong laser berkuasa tinggi memberikan jaminan yang berkesan.

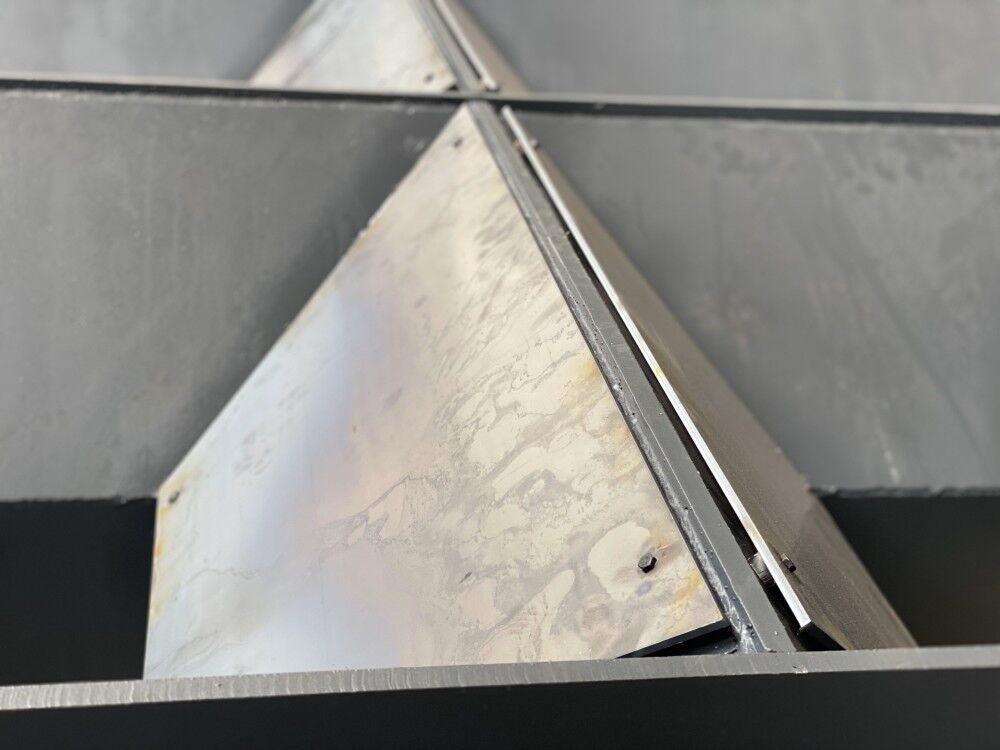

TEKNOLOGI ANTI-BURN GRAFIT

Kawasan dalam keseluruhan alat mesin di mana laser boleh menembak pada semuanya dilindungi dan dilindungi oleh anti-bruning grafit setebal 20mm. Untuk menginsuranskan katil mesin dan meja kerja tidak keluar dari bentuk dan terbakar.

SISTEM PEMANDU

Rasuk itu dipasang pada sepasang rel panduan linear REXROTH ketepatan & dengan kejuruteraan ALPHA Jerman termaju dan pembuatan ketepatan telah mencipta sistem linear berkualiti tinggi yang tersedia hari ini.

Pemacu Servo BECKHOFF: SISTEM PENGELUARAN HABUK

Sistem ini digunakan untuk menapis habuk kering daripada kebocoran industri, mengikut garis panduan VDI 3677, perenggan. Elemen penapis menggunakan penapis berliang padat. Di banyak negara adalah dilarang untuk mengedarkan udara yang ditapis semasa pemotongan keluli tahan karat (CrNi). Oleh itu, adalah disyorkan bahawa pengguna memasang saluran udara ke bahagian luar.

SISTEM KAWALAN CNC

Sistem kawalan pemotongan laser FSCUT2000 sistem kawalan pemotongan laser yang ekonomik. Digunakan secara meluas dalam bidang pemotongan laser logam dan bukan logam. Kerana prestasinya yang cemerlang dalam bidang pemotongan laser gentian, oleh sebilangan besar pengguna mewah.

LASER POTONG KEPALA: POTONG KEPALA PRECITEC PROCUTTER 2.0

Generasi ProCutter 2.0 baharu mengagumkan dengan peningkatan prestasi dan ciri automasi baharunya. Lebih pantas, lebih mudah, lebih cekap, lebih tahan lama – inilah cara pemotongan laser terbentuk dalam generasi baharu, disebabkan pelbagai perkembangan.

PROFIL & SISTEM PEMOTONG PAIP (PILIHAN)

Siri Smartline menawarkan fleksibiliti yang tiada tandingan. tiub pilihan dan sistem pemotongan paip mempunyai keupayaan untuk memotong paip/tiub dengan tepat dan menjadikannya keperluan bagi sesiapa sahaja yang memerlukan bahagian ketepatan yang diperbuat daripada pelbagai bahan, saiz dan ketebalan.

SUMBER LASERResonator Laser Gentian IPG Jerman

IPG 12000W Resonator Laser Ytterbium

IPG 4000W Resonator Laser Ytterbium

IPG 6000W Resonator Laser Ytterbium

DIMENSI MESIN DAN BERAT
MODEL MESIN	3015	4020	6020	6025	8025
Panjang(mm)	10000	11200	14000	14000	10800
Lebar(mm)	3080	4100	4100	4750	4750
Tinggi(mm)	2250	2250	paksi Z(mm)	100	100
Berat (kg)	12000	15000	Berat helaian maks(kg)	1100	1800

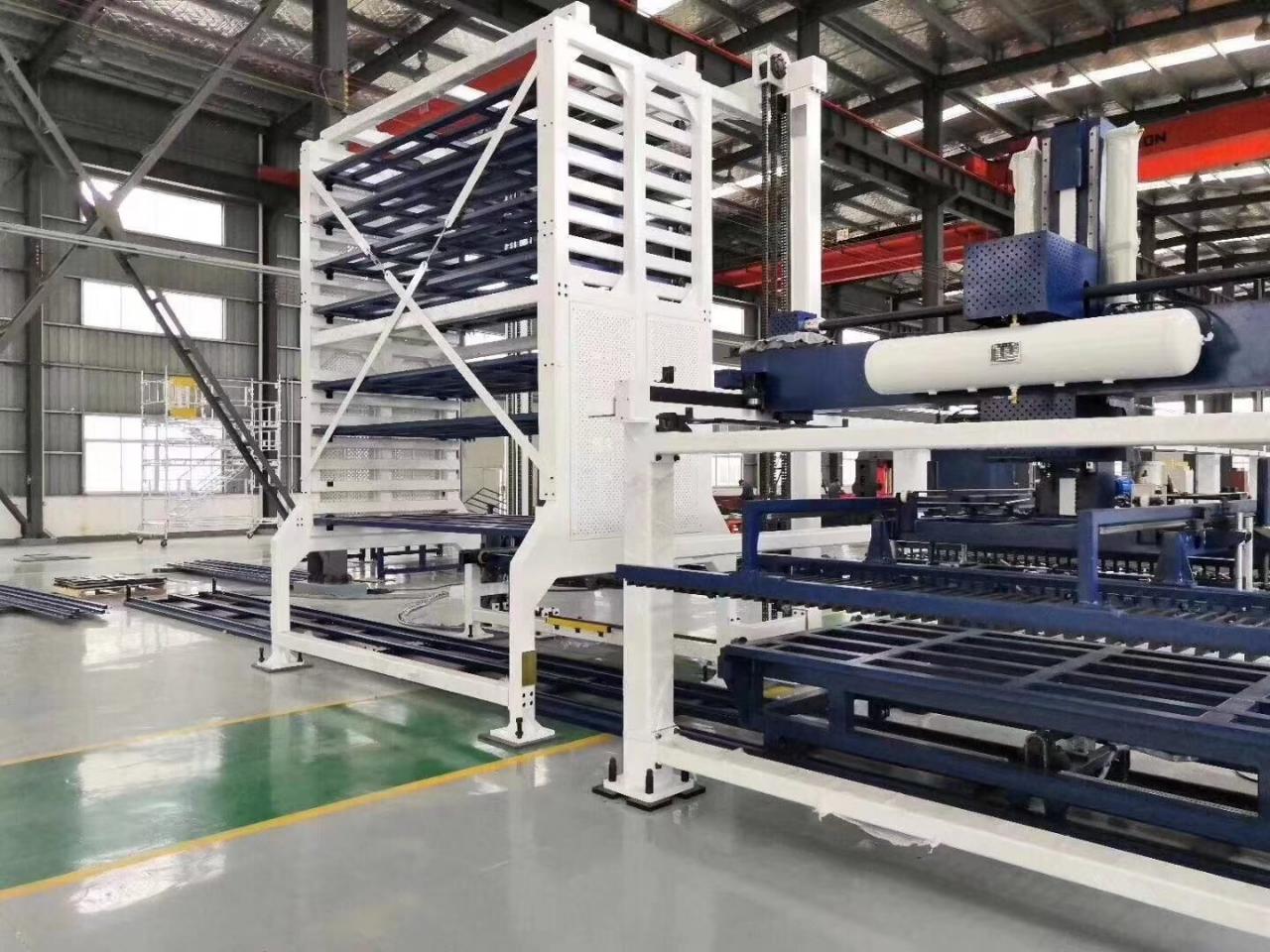

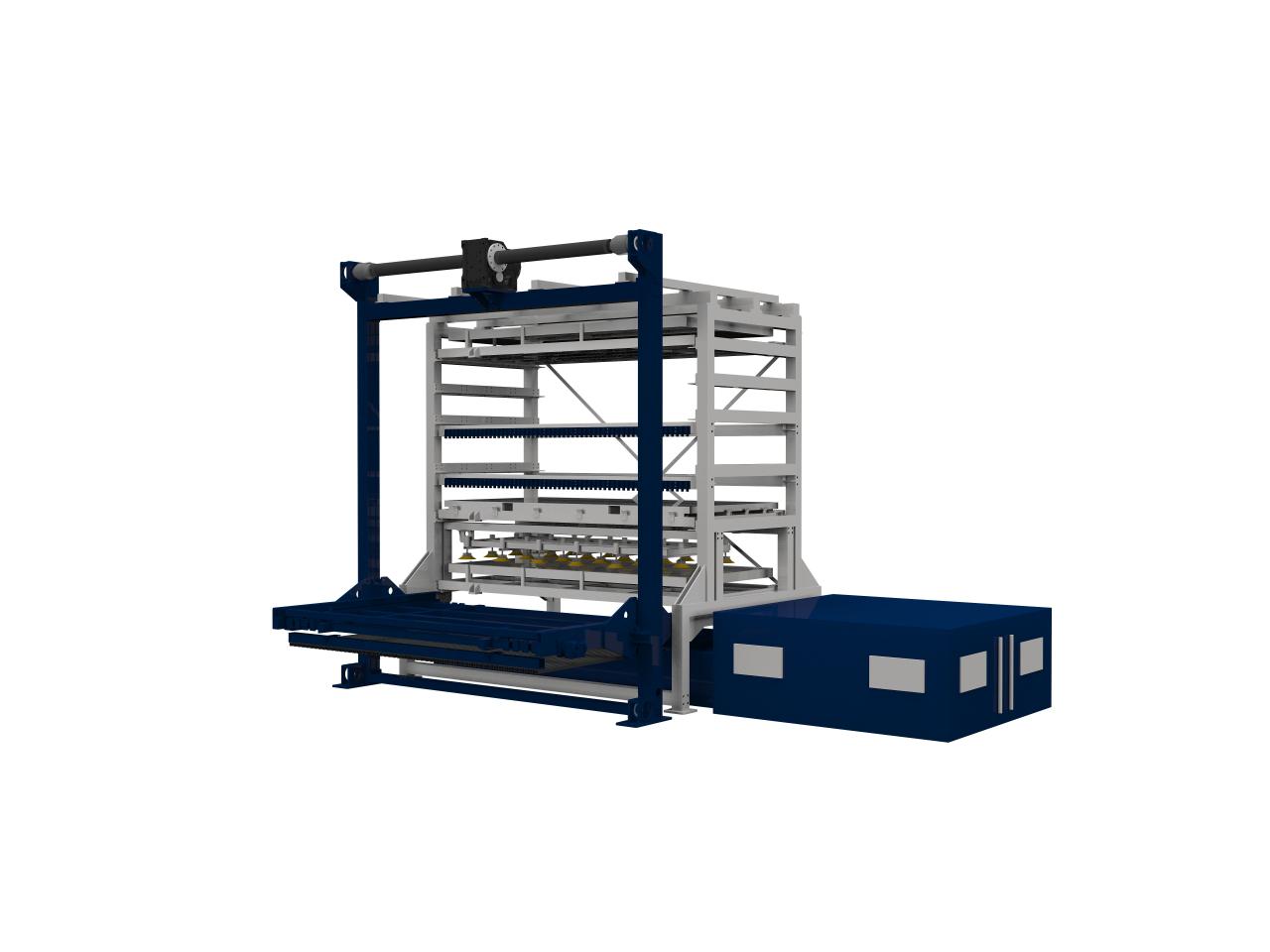

PILIHAN UNTUK SISTEM BRG LOADER & UNLOADER 2.0 Pemuat & pemunggah BRG System 2.0 ialah penyelesaian automatik yang terbaik mengoptimumkan aliran bahan, yang meningkatkan kedua-dua keselamatan di tempat kerja dan keselamatan proses. Penyelesaian yang disertakan terdiri daripada operasi mudah kepada operasi automatik sepenuhnya.

Kami sedang menyemak pembungkusan produk kami dari sudut pengurangan sisa dan penjimatan sumber. Kami juga sedang berusaha untuk meningkatkan kecekapan pengangkutan daripada fasa reka bentuk pembangunan produk.

1. Kes kayu kami adalah selepas rawatan pengasapan. Tidak memerlukan pemeriksaan kayu, menjimatkan masa penghantaran.

2. Semua alat ganti mesin telah dilindungi oleh beberapa bahan lembut terutamanya menggunakan bulu mutiara.

3. Yang paling luar ialah kes kayu dengan acuan tetap.

4. Bahagian bawah kes kayu mempunyai bicu besi yang kukuh, mudah untuk diserahkan dan diangkut.

Serives Kami

Penggunaan interferometer merekodkan pergerakan paksi X dan Y mesin semasa pemotongan untuk memastikan ketepatan. Pelarasan dibuat untuk memastikan mesin ditala dengan tepat sebelum penghantaran. Ujian Marmar dilakukan untuk mengukur paksi X dan Y, mengira sebarang pelarasan yang diperlukan untuk memastikan tahap dan penjajaran sempurna sepanjang mesin. Kolimator dijalankan di sepanjang rel panduan penuh, menguji kelurusan. Pelarasan dibuat mengikut keperluan untuk memastikan ketepatan linear ketepatan linear.

Butiran

• Permohonan: POTONGAN LASER
• Bahan Berkenaan: MDF, Logam, Crytal
• Keadaan: Baru
• Jenis Laser: Fiber Laser
• Kawasan Keratan: 1500*3000mm
• Kelajuan Pemotongan: 100m/min
• Format Grafik Disokong: AI, DXF, Dst, Dwg, LAS, DXP
• Ketebalan pemotongan: 100mm
• CNC atau Tidak: Ya
• Mod Penyejukan: PENYEJUKAN AIR
• Perisian Kawalan: Sistem Kawalan Cypcut
• Tempat Asal: Anhui, China
• Jenama Sumber Laser: IPG
• Jenama Kepala Laser: Raytools
• Jenama Servo Motor: Yaskawa
• Jenama Guiderail: HIWIN
• Jenama Sistem Kawalan: Cypcut
• Berat (KG): 15000 KG
• Perkara Jualan Utama: Ketepatan tinggi
• Jenama Kanta Optik: Might
• Waranti: 3 tahun
• Industri Berkenaan: Hotel, Kedai Bahan Binaan, Loji Pembuatan, Kedai Membaiki Jentera, Kerja-kerja pembinaan
• Laporan Ujian Jentera: Disediakan
• Video keluar-pemeriksaan: Disediakan
• Waranti komponen teras: 2 tahun
• Komponen Teras: Bejana tekanan, Motor
• Cara Operasi: Berdenyut
• Konfigurasi: jenis julur
• Produk yang dikendalikan: Lembaran Logam dan Tiub
• Ciri: Boleh diprogramkan
• Perkhidmatan Selepas Jualan Disediakan: Jurutera sedia untuk menservis jentera di luar negara
• Jenis laser: penjana laser gentian IPG dari Amerika Syarikat
• Panjang gelombang laser: 1070nm
• Kedudukan output kuasa laser: 6kw-20kw
• Perjalanan paksi-X: 1500mm
• Perjalanan paksi Y: 3000mm
• Meja kerja: Reka bentuk terbuka, meja tetap
• Mod pemanduan: Sistem pemanduan rak dan pinion berganda
• Sistem kawalan: Sistem Kawalan Cypcut
