Mesin Lentur Lembaran Logam Plat Bender Hidraulik Brek Tekan Mini Keluli Tahan Karat

Penerangan Produk

1） WC67K NC brek tekan plat hidraulik dengan pengawal E21

Brek tekan plat logam kepingan dengan sistem E21 NC

Penukar frekuensi mengawal kedudukan motor utama paksi X,Y: SIEMENS Germay

Injap:Bosch Rexroth Jerman

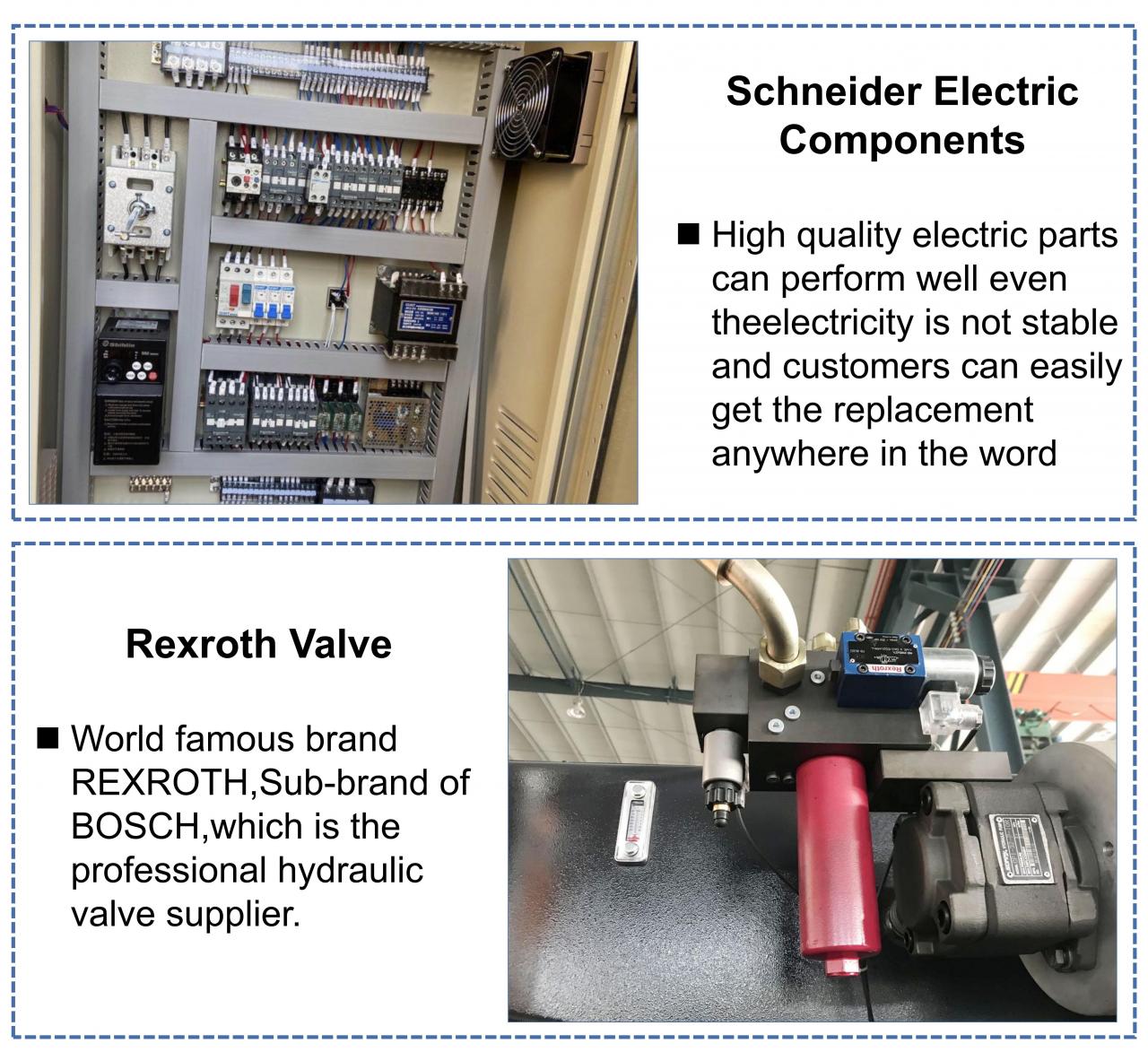

Elektrik: Schneider France

1. Reka bentuk memenuhi piawaian antarabangsa EU. Fiuslaj menghilangkan tekanan dalaman dengan penyepuhlindapan dan memastikan ketepatan dan kekuatan yang lebih tinggi. Semua mesin direka bentuk menggunakan pengaturcaraan 3D SOLID WORKS dan dibuat dengan keluli berkualiti ST44-1 yang dipertingkatkan dengan teknologi terkini.

2. Mesin lentur paksi kilasan siri WC67K menggunakan sistem kawalan Chines ESTUN NC untuk membantu anda meningkatkan produktiviti anda dan mengekalkan kos terendah dan kos penyelenggaraan yang lebih rendah. Lenturan yang berkualiti tinggi dan berulang diperoleh dengan menggunakan silinder dan injap yang disegerakkan.

3. Sistem kawalan pengaturcaraan sistem E21 dan penyongsang menyedari fungsi kedudukan tepat paksi X paksi Y.

4. Teknologi kawalan hidraulik tindak balas frekuensi termaju, Rasuk atas tegar berjalan pada galas 8 mata dengan ketepatan lenturan /-0.01 mm

5. Fungsi pampasan paksi V pilihan, dan pilih acuan yang sesuai untuk membengkokkan bahan kerja bentuk kompleks dengan mudah. Peralatan Standard。

Pengawal E21 NC Cina

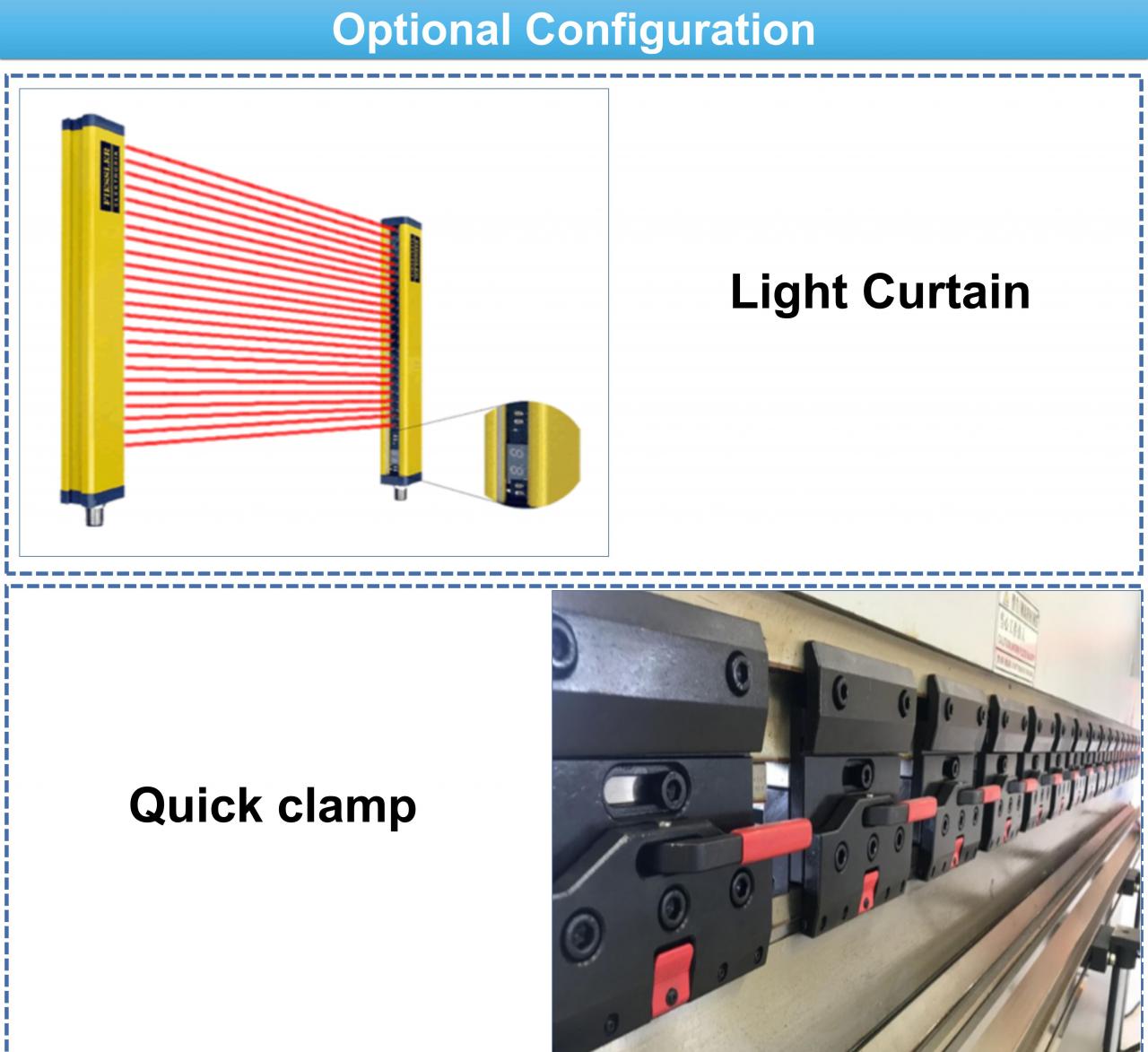

1. Pengawal cahaya memastikan keselamatan pengendali semasa operasi

2. Pelarasan kawalan sistem paksi-Y dan paksi-X dan penukar frekuensi mengawal kedudukannya.

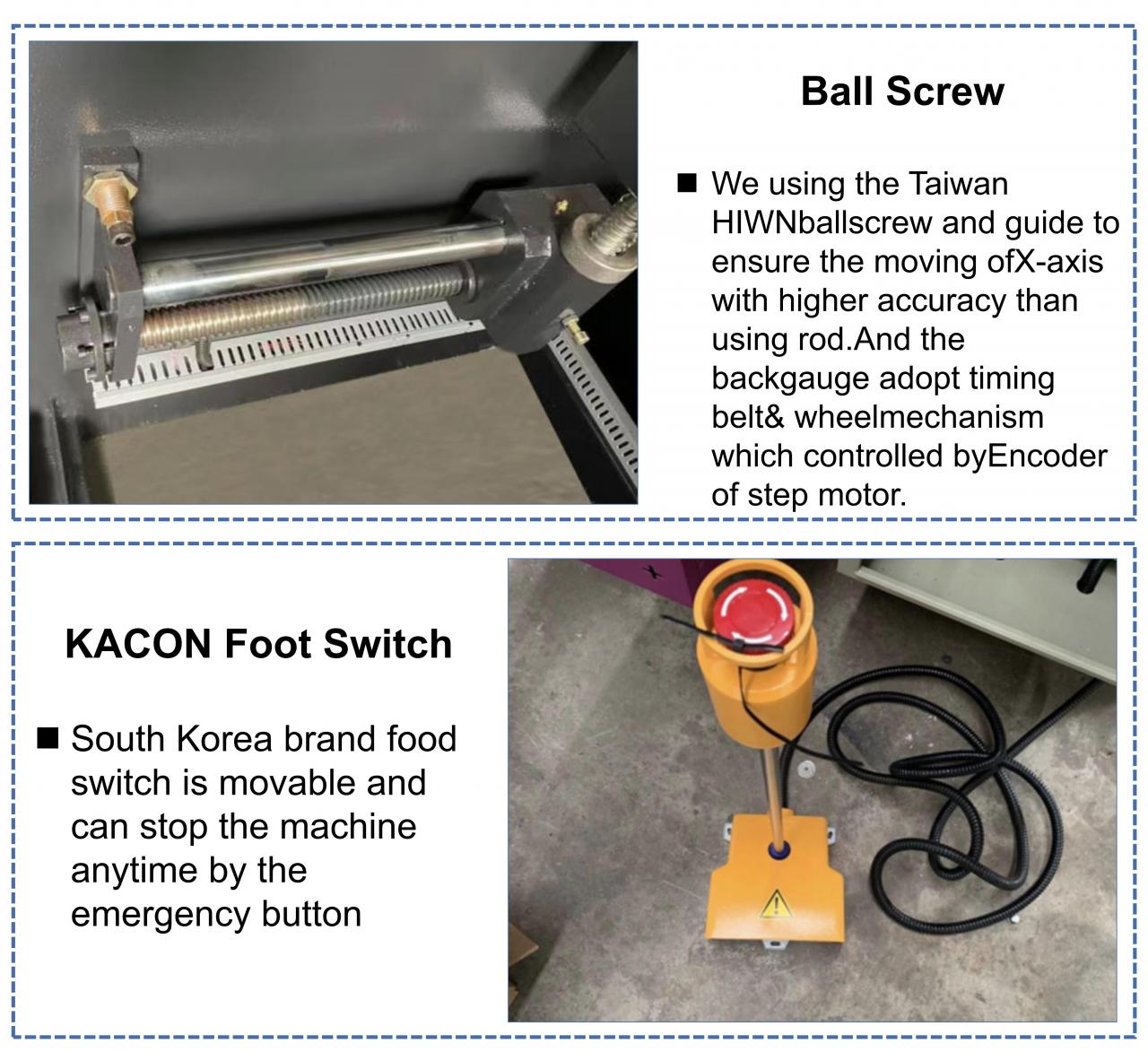

3. Ketepatan rel panduan linear dan skru bebola 0.01mm(HIWIN,TAIWAN).

4. Pembinaan mono-blok keluli.

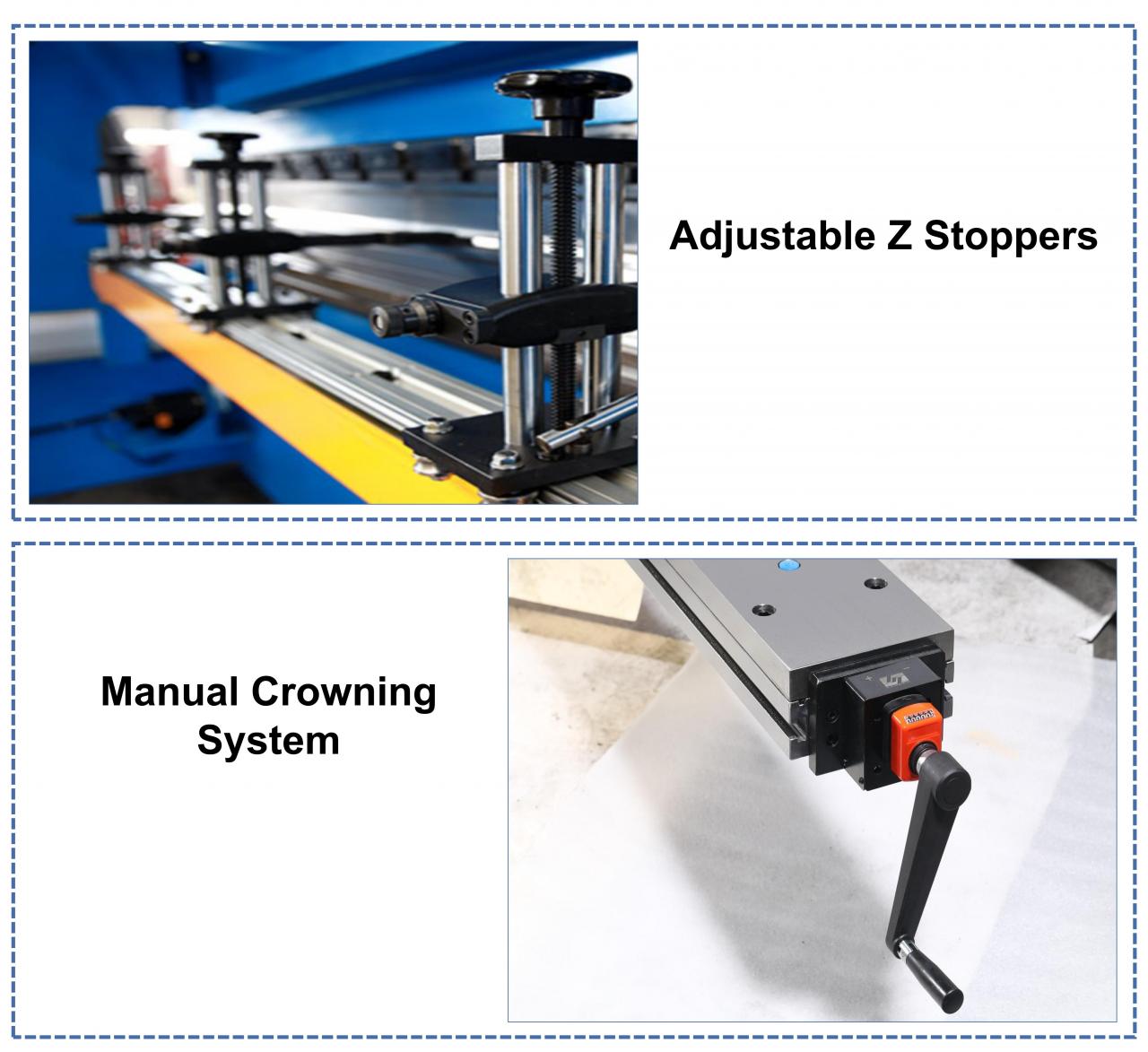

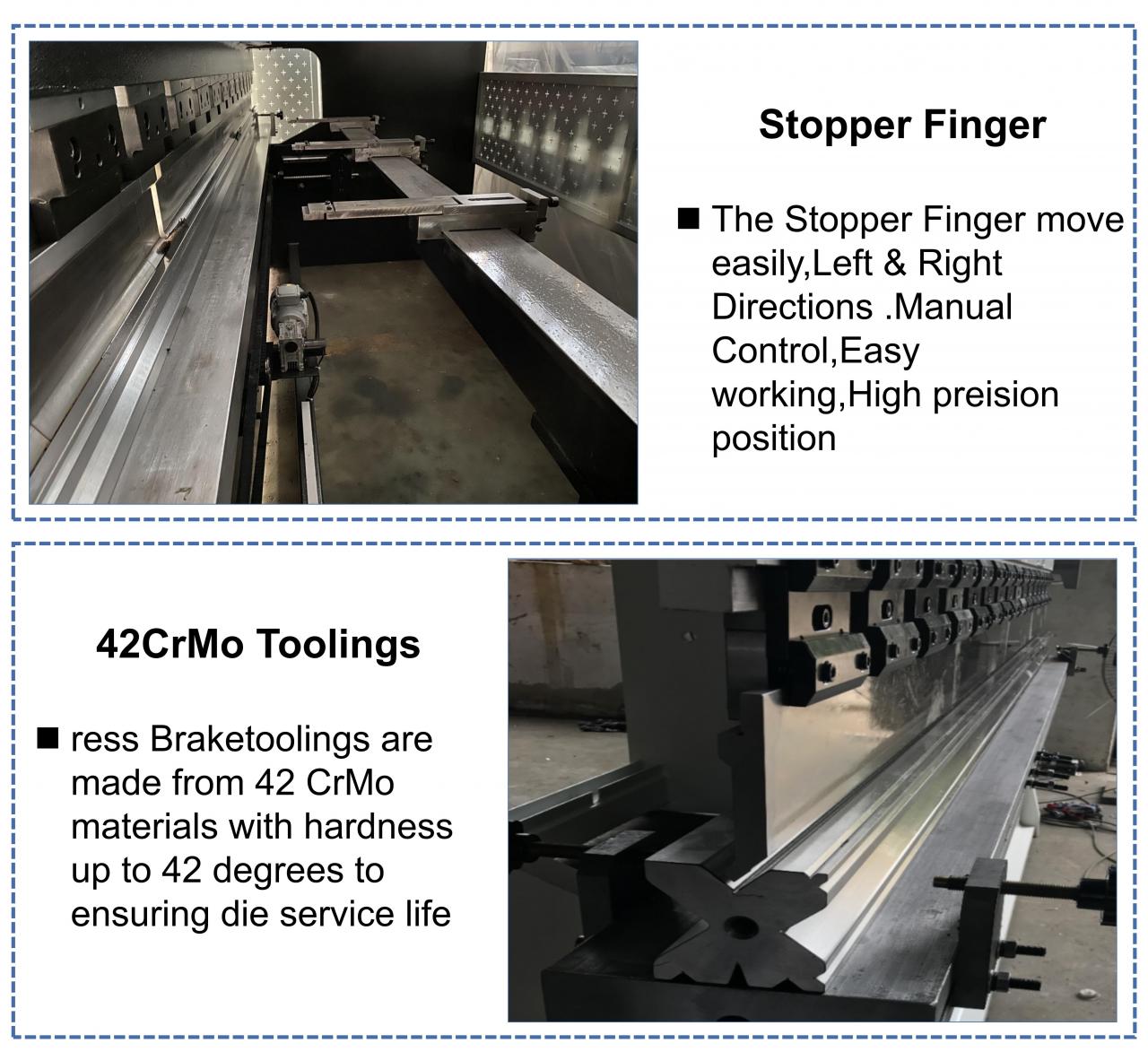

5. Jari henti boleh laras.

6. Elektrik standard dari Schneider, Perancis.

7. Penyambung tiub minyak standard dari EMB Jerman.

8. Injap standard dan pam minyak dari Bosch Rexroth Germany.

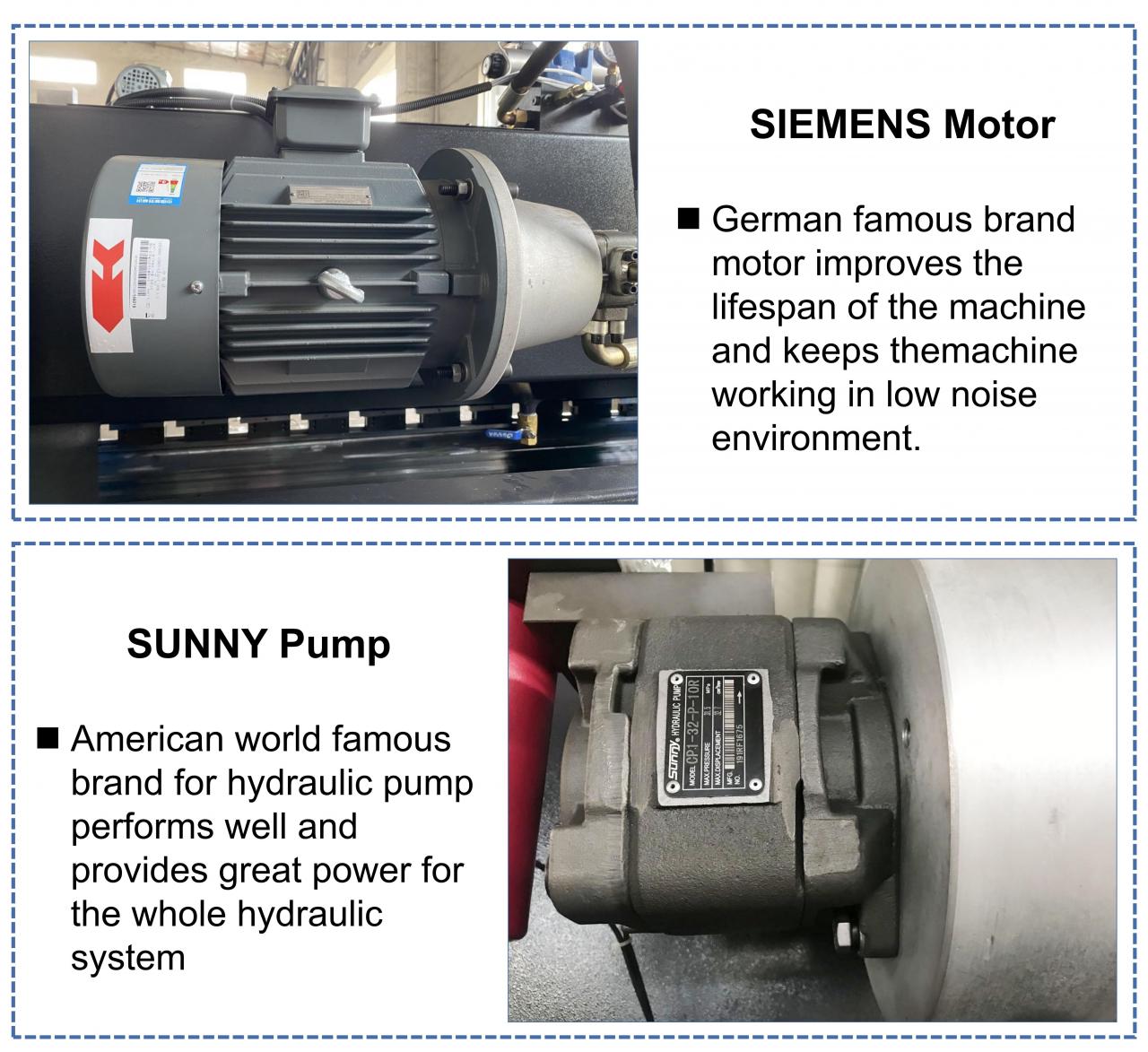

9. Motro utama standard dari Siemens Jerman

10. Perlindungan beban hidraulik dan elektrik

Sistem ESTUN E21 NC China

Panel kotak LCD monokrom Faktor bersepadu boleh diprogramkan secara bebas

Kawalan kedudukan automatik (motor komen atau pencipta)

Elaun mengimbangi gelendongGeganti masa dalaman

Kaunter stok dan geganti masa Dalaman

Paparan kedudukan B1ackgauge dengan 0.01mm

Teknik Pembuatan

item	Unit	Spesifikasi
Model mesin		100T-2500	100T-3200	100T-4000
Kuasa nominal	KN	1000	1000	1000
Panjang meja kerja	Mm	2500	3200	4000
Jarak antara lajur	Mm	1900	2600	3200
Kedalaman tekak	Mm	320	320	320
Maks. lejang gelongsor	Mm	120	120	120
Maks. ketinggian tutup	Mm	370	370	370
Masa perjalanan	Masa/min	15	15	15
Kuasa motor utama	Kw	7.5	7.5	7.5
Maks. tekanan hidraulik	Mpa	25	25	25
Dimensi garis besar	mm	2500*1600*2400	3200*1600*2500	4000*1600*2500

Butiran

• Lejang Peluncur (mm): 110 mm
• Tahap Automatik: Separa automatik
• Kedalaman Tekak (mm): 200 mm
• Jenis Mesin: Disegerakkan, Bar Kilasan, Brek Tekan NC
• Panjang Meja Kerja (mm): 2500
• Lebar Meja Kerja (mm): 2500 mm
• Dimensi: 2545x1510x2050
• Keadaan: Baru
• Bahan / Logam Diproses: Keluli Tahan Karat, Keluli karbon, Aluminium
• Automasi: Automatik
• Berat (KG): 6500
• Kuasa Motor (kw): 5.5 kw
• Perkara Jualan Utama: Mudah Dikendalikan
• Waranti: 5 tahun
• Industri Berkenaan: Kedai Membaiki Jentera, Loji Pembuatan, Kerja-kerja pembinaan
• Lokasi Showroom: Indonesia
• Jenis Pemasaran: Produk Biasa
• Laporan Ujian Jentera: Disediakan
• Video keluar-pemeriksaan: Disediakan
• Waranti komponen teras: 5 tahun
• Komponen Teras: Motor, Pam
• Komponen elektrik: Schneider France
• Motor servo/ Pemacu servo: YASKAWA
• Voltan: 220V/380V/415V/440V/disesuaikan
• Motor: Siemens Jerman
• Skru bola: HIWIN TBI
• Tekanan Nominal (kN): 1600 kN
• Bukaan maksimum: 370 mm
• Jarak tiang: 1970mm
• Warna: Disesuaikan
