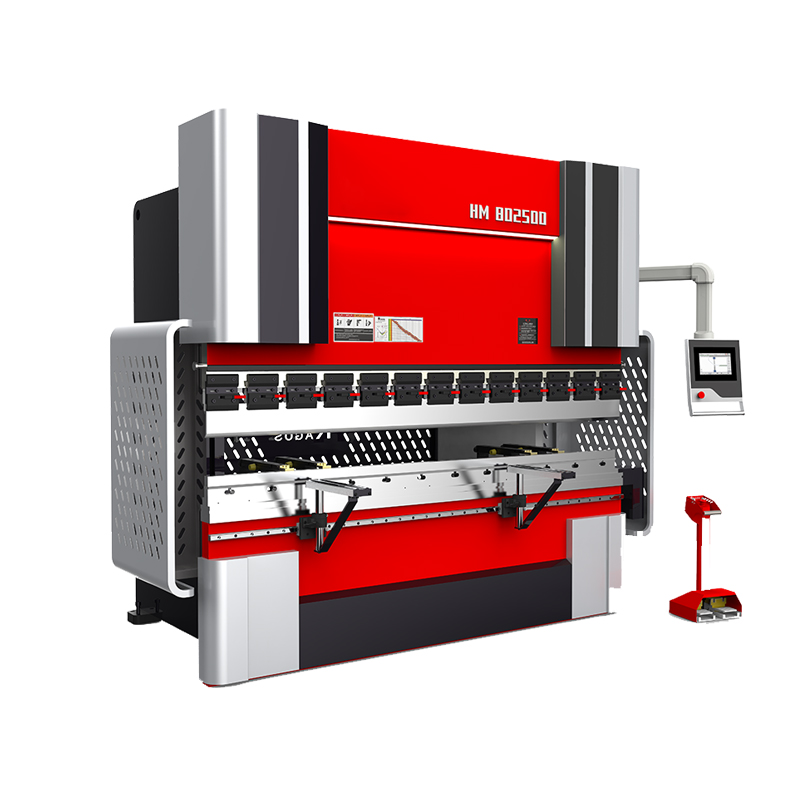

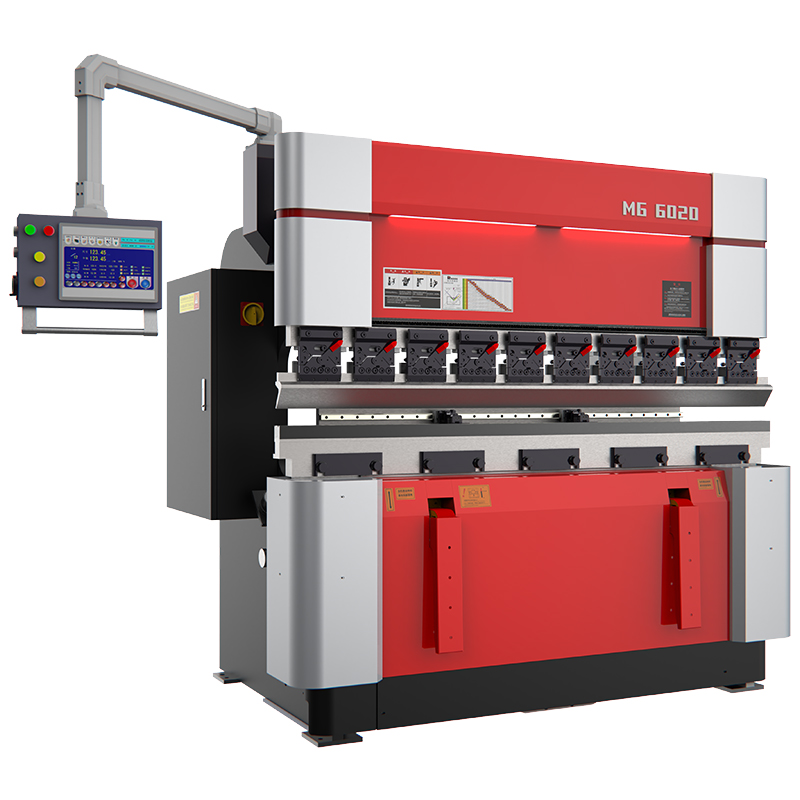

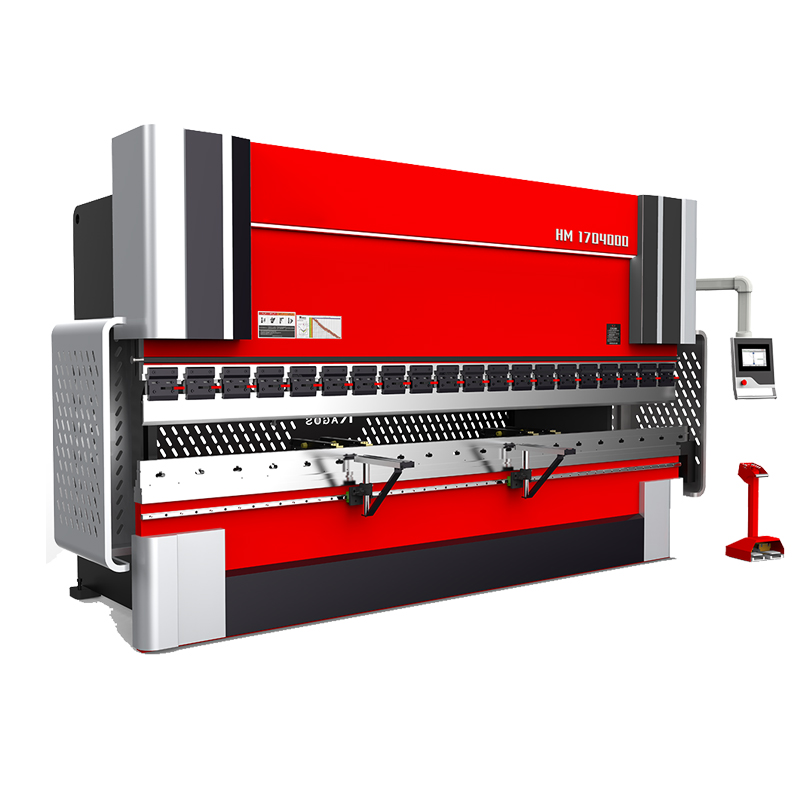

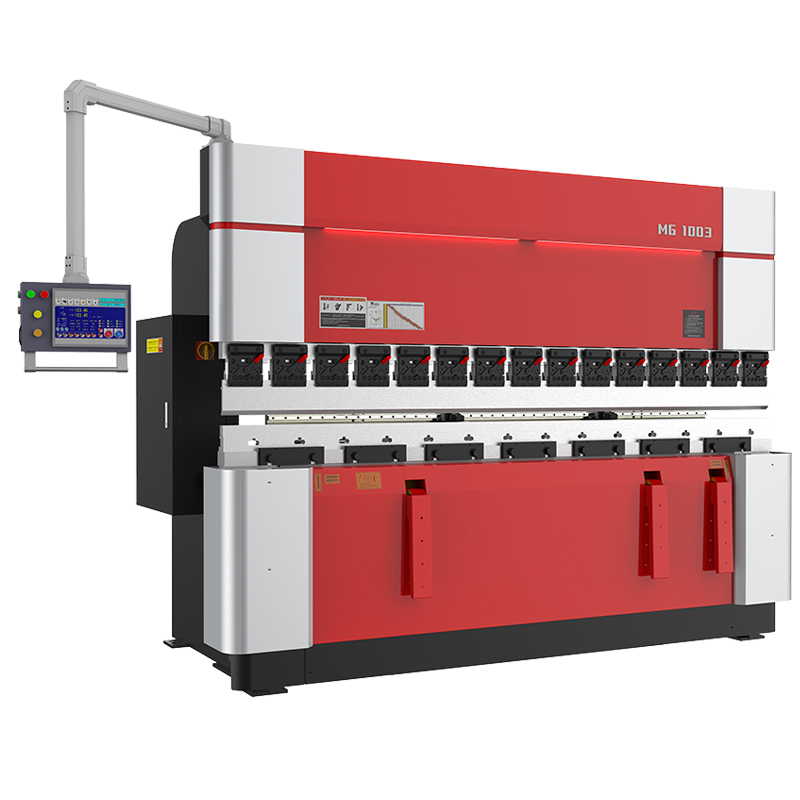

Mesin Brek Tekan Hidraulik Lembaran Keluli Aluminium Lentur

Gambaran Keseluruhan Produk

Spesifikasi Produk

TIDAK.	Butiran	Pengeluar Asal	Jenama
1	sistem NC	Belanda	Siri DELEM DA-53（Padanan）
		Switzerland	CYBELEC CT8（Standard）
2	Pengekod linear tertutup	Turki	OPKON
3	Sistem hidraulik	Jerman	REXROTH/ ARGOS-HYTOS
4	Pam minyak	Amerika/Jepun	SUNNY/ NACHI
5	Skru bola	Taiwan	HIWIN/ PMI
6	Rel panduan lurus	Taiwan	HIWIN/ PMI
7	Meterai	Jepun	Jepun NOK
8	Suis udara	Perancis	Schneider
9	Geganti kecil	Perancis	Schneider
10	Penghubung ac	Perancis	Schneider
11	Butang	Perancis	Schneider
12	Komponen elektrik	Jepun	Omron
13	Sambung soket	USA	EATON

Parameter Teknikal & Spesifikasi dengan 130 Tan
Panjang meja kerja		3200	mm
Jarak antara lajur		2700	mm
Strok peluncur		200/250	mm
Ketinggian terbuka		450/500	mm
Kedalaman tekak		400	mm
Nombor paksi NC		Y1, Y2, X, R, V	paksi
Kuasa motor utama		11	kw
Kelajuan slaid	Cepat turun	180	mm
	Kerja	10	mm
	Kembali	160	mm
Tolok belakang paksi X	Strok	600	mm
	Kelajuan maksimum	350	mm/s
	Ketepatan kedudukan semula	≤0.05	mm
Tolok belakang paksi R	Strok	200	mm
	Kelajuan maksimum	200	mm/s
	Ketepatan kedudukan semula	≤0.05	mm
Dimensi Mesin	Panjang	3800	mm
	Lebar	1850	mm
	Ketinggian	2750	mm
Berat mesin	/	9000	kg

Konfigurasi Produk

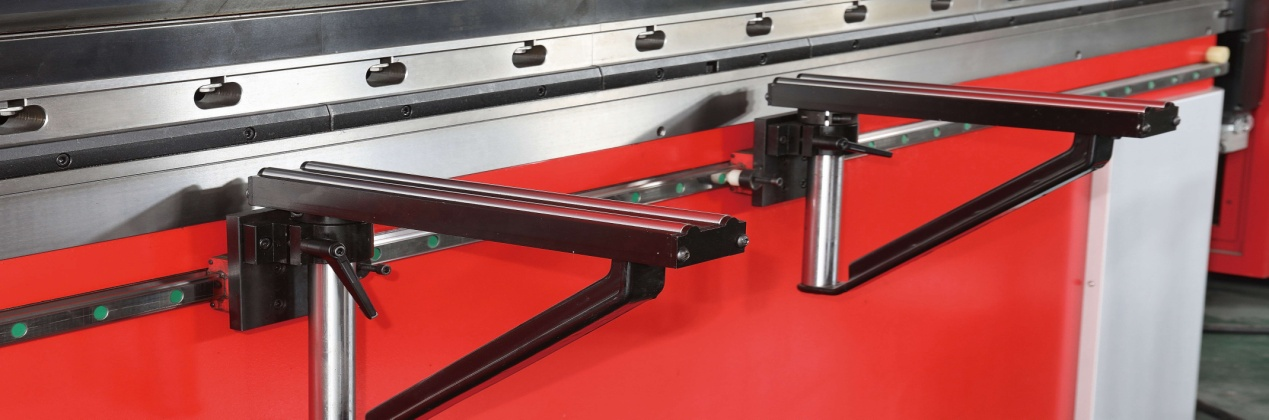

Bingkai sokongan hadapan bergerak: Ia bergerak di sepanjang rel panduan linear dan boleh diletakkan di mana-mana kedudukan untuk membantu kerja lenturan anda dan menjadikan kerja selesa dan cekap.

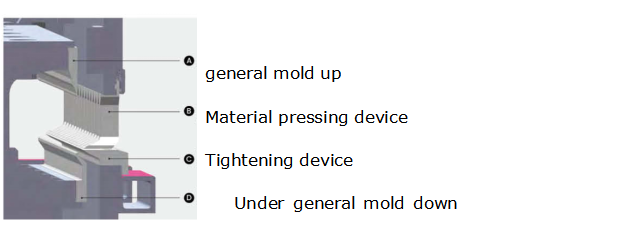

Ketepatan Tinggi dan sistem pengapit yang cepat: cepat dan mudah untuk menukar perkakas, mengurangkan kekuatan buruh dan meningkatkan produktiviti.

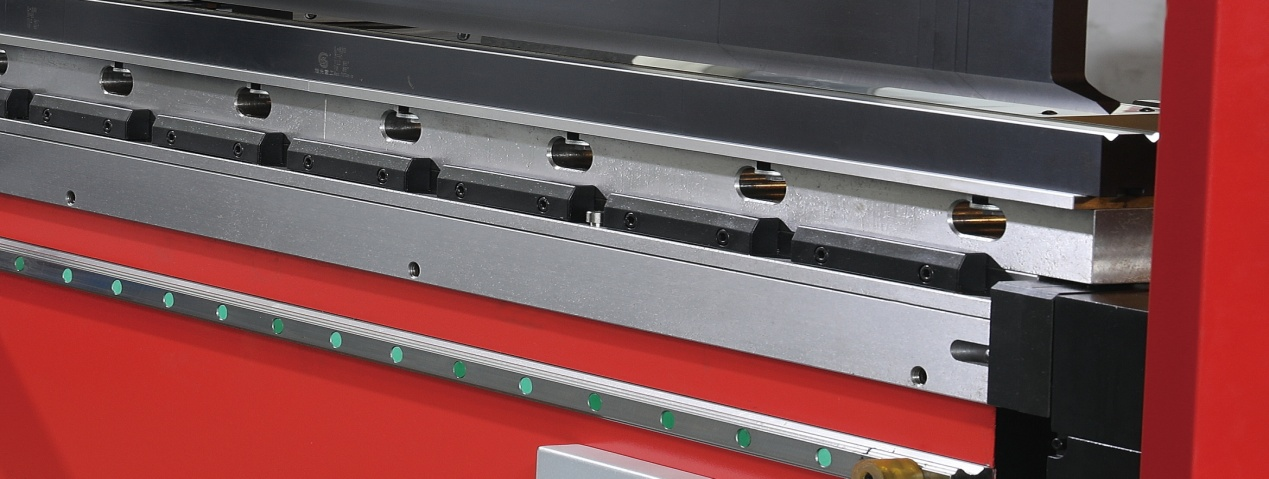

Perkakas brek tekan berkualiti tinggi: perkakas brek tekan CNC berketepatan tinggi keseluruhan yang mengeras ia tahan lama.

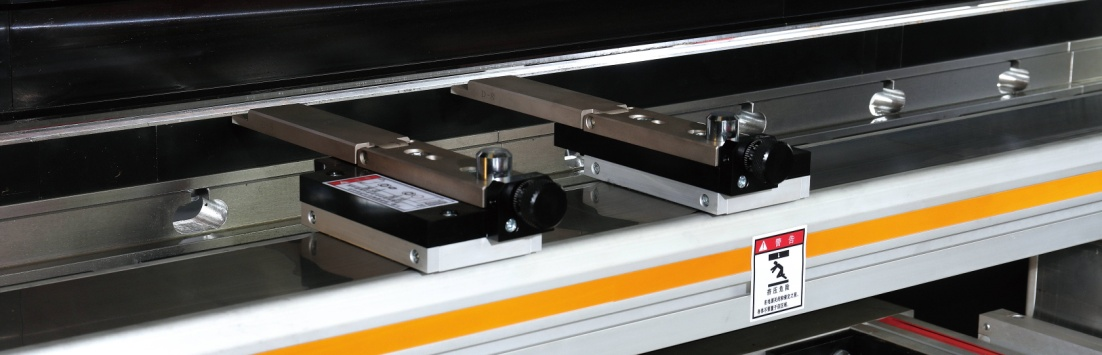

Sistem tolok belakang berketepatan tinggi dan stabil (Pilihan): Pembentukan panduan linear berkembar yang baharu dan unik, Untuk memastikan ketepatan kedudukan yang baik. Reka bentuk hentian berbilang peringkat, untuk meningkatkan julat kedudukan, melebihi nilai harga.

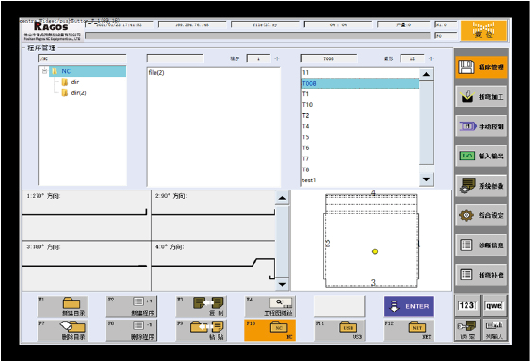

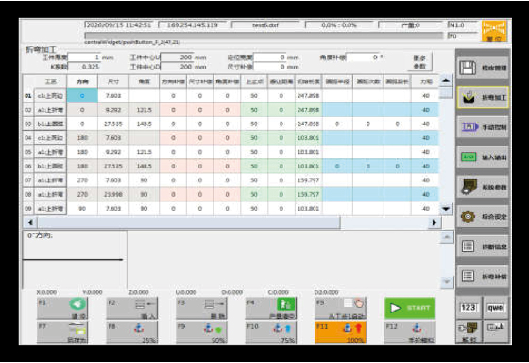

Sistem kawalan cnc yang mudah dikendalikan boleh membantu anda menjimatkan masa untuk meningkatkan kecekapan kerja.

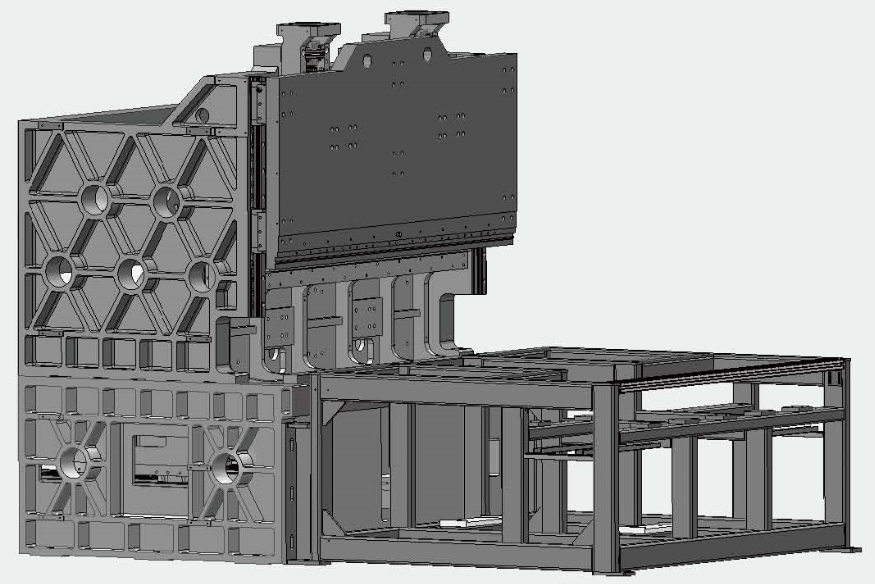

Badan mesin tuang (menampilkan struktur yang stabil, ubah bentuk kecil dan ketepatan tinggi

Teknologi alat mesin

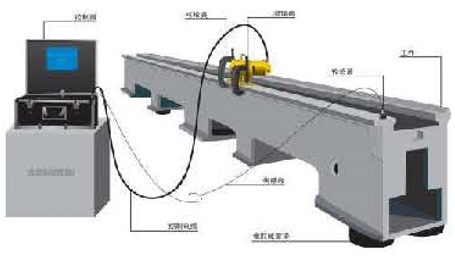

Pelepasan tekanan penuaan getaran

Pelepasan tekanan penuaan getaran

Untuk menghapuskan tekanan dalaman bahan kerja, pastikan mesin berfungsi untuk masa yang lama dengan ketepatan yang tinggi.

Selesai pemesinan

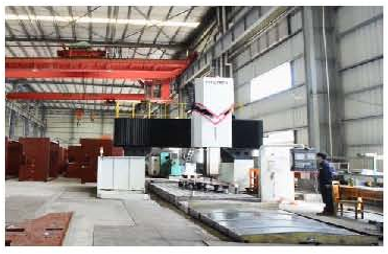

Pemesinan siap: Memiliki mesin pengilangan gantri mendatar besar untuk memenuhi keperluan pemesinan tepat Ragos, juga memastikan tapak pemasangan berkualiti tinggi.

Penuaan semula jadi: Bingkai mesin perlu diletakkan secara semula jadi selama 6 bulan untuk melepaskan tekanan daripada rawatan haba, iaitu untuk mendapatkan ketepatan yang stabil dan ketegaran yang lebih tinggi.

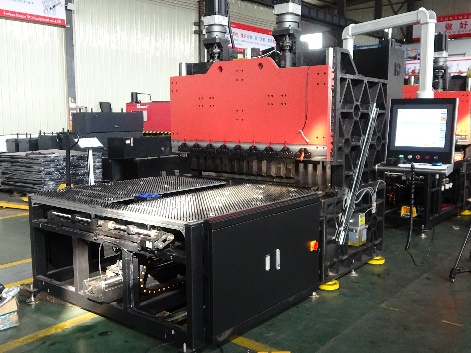

Di bawah ialah pemprosesan peralatan tempat tidur mesin

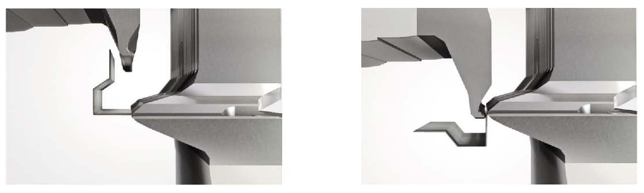

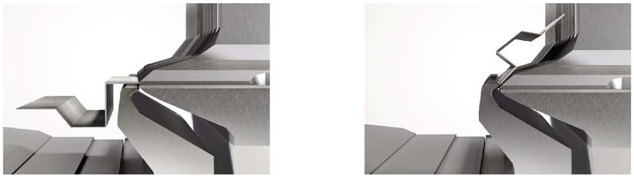

Bongkok

Membongkok

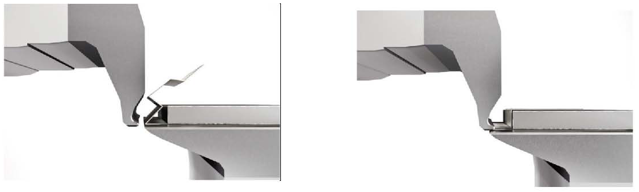

Meratakan dan membongkok

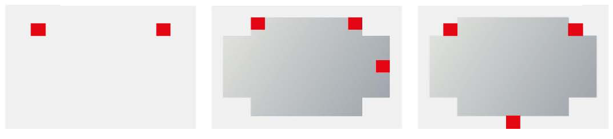

Sistem kedudukan helaian

Kedudukan ekor Plat pra-kedudukan Kedudukan akhir

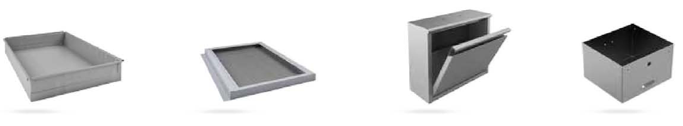

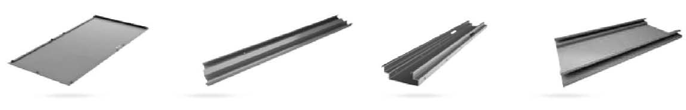

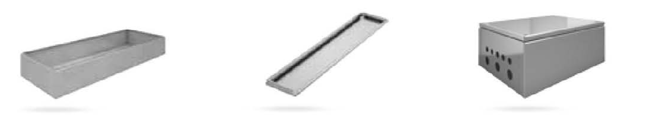

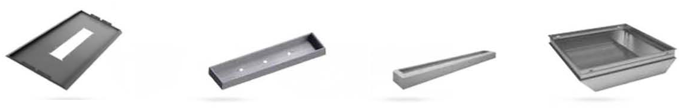

Sampel produk

Butiran

• Lejang Peluncur (mm): 300 mm
• Tahap Automatik: Automatik Sepenuhnya
• Kedalaman Tekak (mm): 400 mm
• Jenis Mesin: Bar Kilasan
• Panjang Meja Kerja (mm): 4000
• Lebar Meja Kerja (mm): 2500 mm
• Dimensi: 4000*2500*3600
• Keadaan: Baru
• Bahan / Logam Diproses: Keluli Tahan Karat, ALOI, Keluli karbon, Aluminium
• Berat (KG): 7000
• Kuasa Motor (kw): 25 kw
• Perkara Jualan Utama: Tahap Keselamatan Tinggi
• Waranti: 1 Tahun
• Industri Berkenaan: Kedai Membaiki Jentera, Loji Pembuatan, Kegunaan Rumah, Kerja-kerja pembinaan , Syarikat Pengiklanan
• Lokasi Bilik Pameran: Tiada
• Jenis Pemasaran: Produk Baharu 2020
• Laporan Ujian Jentera: Disediakan
• Video keluar-pemeriksaan: Disediakan
• Waranti komponen teras: 1 Tahun
• Komponen Teras: Galas, Motor, Gear, Enjin
• Nama produk: Mesin Lentur Cnc Hidraulik
• Bahan Mentah: Lembaran
• Kuasa: 7.5kw 10kw 15kw 20kw
• Permohonan: Lenturan Plat Tahan Karat
• Fungsi: Lenturan Logam Keluli
• Sistem kawalan: DA69T-DA66T-DA58T-CT8-CT12
• Sistem CNC: Delem Holland
• Sistem Hidraulik: Bosch Rexroth Jerman
• Warna: Putih dan merah
• Motor Utama: Siemens Jerman
• Perkhidmatan Selepas Jualan Disediakan: Alat ganti percuma, Pemasangan lapangan, pentauliahan dan latihan, Perkhidmatan penyelenggaraan dan pembaikan lapangan, Sokongan teknikal video
• Perkhidmatan Selepas Waranti: Sokongan teknikal video, Sokongan dalam talian
