Brek Tekan Cnc Dengan Mesin Lentur Segerak Elektro-Hidraulik Pengawal Fotoelektrik

Brek tekan elektro-hidraulik

Brek tekan RAYMAX menampilkan sistem pemahkotaan CNC untuk kualiti yang lebih baik, sistem tolok belakang didorong servo untuk
kelajuan meningkat, dan unit kawalan grafik berkeupayaan 3D untuk mensimulasikan urutan lenturan dan titik perlanggaran. Juga mempunyai peningkatan kelajuan kerja, lejang, cahaya siang dan kapasiti menekan mesin Siri GENIUS. Masa depan - akibat daripada peningkatan kos tenaga dan pemacu terkawal kelajuan yang semakin kos cekap ditawarkan di pasaran, penyelesaian kelajuan berubah-ubah semakin maju.

Spesifikasi Produk

taip	63T/2500	80T/3200	100T/3200	160T/3200	200T/3200	250T/3200	300T/3200
Daya Nominal (KN)	630	800	1000	1600	2000	2500	3000
Panjang Lentur (mm)	2500	3200	3200	3200	3200	2700	3200
Jarak Menegak (mm)	1900	2700	2700	2700	2700	2700	2700
Kedalaman Tekak (mm)	350	350	400	400	400	400	400
Perjalanan Peluncur (mm)	170	170	200	200	200	200	200
Pembukaan Maks (mm)	380	380	420	420	420	420	420
Kuasa Utama (Kw)	5.5	7.5	7.5	11	15	15	22
Silinder Berkokok	2	3	3	3	3	3	3
Paksi Kawalan	3+1	3+1	3+1	3+1	3+1	3+1	3+1
Perjalanan Paksi X(mm)	500	500	500	500	500	500	500
Kelajuan Paksi X (mm/s)	200	200	200	200	200	200	200
Dimensi Keseluruhan (LxWxH)(mm)	3100x1450x2050	3500x1550x2100	3500x1580x2400	3500x1650 x2500	3500x1680 x2550	3500x1700 x2600	3500x1800 x2730
Berat (Tan)	5.8	7.8	8.5	11	14.2	15.6	16.8

Konfigurasi Produk

Sistem kawalan DA-53T

*Navigasi sentuh "Hot-key".

*10.1" TFT warna resolusi tinggi

*Sehingga 4 paksi (Y1,Y2 + 2 paksi tambahan)

* Kawalan mahkota

*Perpustakaan alat / bahan / produk

*Kawalan penyongsang servo dan frekuensi

*Algoritma kawalan paksi-Y lanjutan untuk injap gelung tertutup dan juga gelung terbuka.

*TandemLink (pilihan)

*Pengantaramukaan kayu memori USB

* Perisian luar talian Profil-T

Pengapit Pantas

* Die bawah double-V standard dengan saiz yang berbeza dan slot pelbagai bentuk untuk pilihan, mudah untuk menukar die, mampu untuk membengkokkan plat biasa, dengan meja kerja die double-V CNC nisbah prestasi kos tinggi, mudah untuk pemasangan die yang tersegmentasi.

Skru Bola Taiwan HIWIN Dan Rel Panduan Linear

*Dilengkapi dengan skru bola Taiwan HIWIN dan rel panduan linear, backgauge menggunakan struktur shell pemasangan mendatar dengan kestabilan tinggi, rel panduan double shell tunggal, ketepatan tinggi, pemacu paksi X, sistem CNC automatik

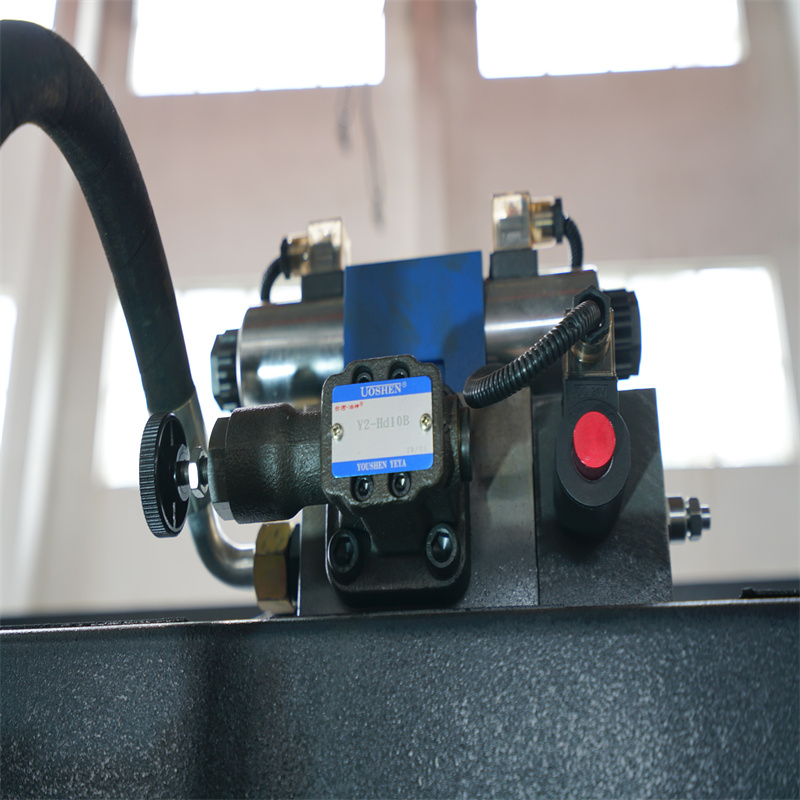

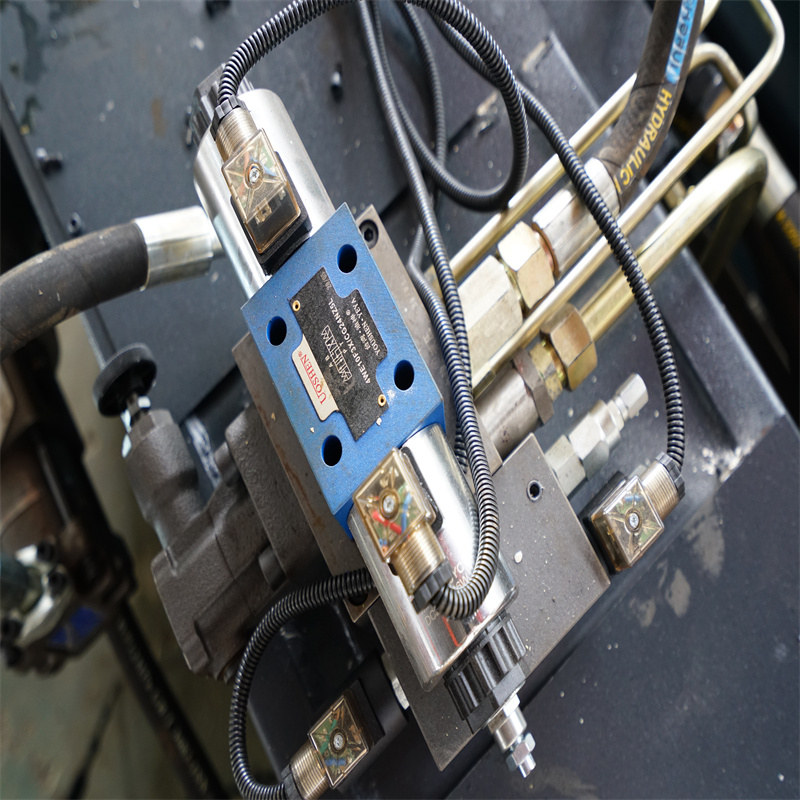

Set nilai Hidraulik yang terkenal di dunia

Gunakan injap silinder BOSCH REXROTH Jerman berkualiti terbaik untuk memastikan prestasi tinggi dan kebolehpercayaan yang tinggi, tiada kebocoran dan kerosakan.

V- -axis Mechanical Crowing

V-axis mekanikal berkokok, meningkatkan ketepatan sudut lentur dan lineariti

motor Siemens

Menjamin hayat perkhidmatan mesin, dan mengurangkan bunyi semasa bekerja

Tukar kaki

*Ia boleh alih dan boleh menghentikan operasi pada bila-bila masa yang anda mahu dengan butang kecemasan. Meningkatkan hayat perkhidmatan dan sensitiviti pilihan. Ia lebih dipercayai.

Jari tolok belakang manual

*2 hingga 5 jari tolok belakang (standard 3)

pam 0il

* Jenama terkenal dunia Amerika untuk pam hidraulik. Ia berfungsi dengan baik dan memberikan kuasa yang hebat untuk keseluruhan sistem. Menggunakan pam Sunny memastikan hayat perkhidmatan pam dan bunyi kerja yang lebih rendah.

Peralatan 42CrMo

* Die dibuat oleh keluli 42CrMo, kekerasan selepas rawatan haba sehingga 42 darjah, memastikan hayat perkhidmatan die

Sepanyol FAGOR Pembaris parut

*Isyarat kedudukan gelangsar dimaklumkan kepada pengawal oleh pembaris parut FAGOR Sepanyol, kemudian pengawal CNC melaraskan jumlah tangki bahan api dengan menukar saiz bukaan injap segerak, dengan ini mengawal peluncur (Y1 ,Y2)berjalan pada frekuensi yang sama, mengekalkan selari keadaan meja kerja.

Kabinet yang berkuasa

*Elektrik schneider Perancis untuk memastikan kestabilan mesin, dan pemacu servo Estun untuk mengawal ketepatan paksi X, Y .

*Buka pintu

*Matikan

Butiran

• Lejang Peluncur (mm): 120 mm
• Tahap Automatik: Automatik Sepenuhnya
• Kedalaman Tekak (mm): 320 mm
• Jenis Mesin: Disegerakkan
• Panjang Jadual Kerja (mm): 3200
• Lebar Meja Kerja (mm): 3200 mm
• Dimensi: 3500x1700x2200mm
• Keadaan: Baru
• Tempat Asal: China
• Bahan / Logam Diproses: Loyang / Kuprum, Keluli Tahan Karat, ALOI, Keluli karbon, Aluminium
• Automasi: Automatik
• Perkhidmatan Tambahan: Potong Mengikut Panjang
• Tahun: 2021
• Berat (KG): 2800
• Kuasa Motor (kw): 13.5 kw
• Perkara Jualan Utama: Automatik
• Waranti: 2 tahun
• Industri Berkenaan: Hotel, Kedai Pakaian, Kedai Bahan Binaan, Kedai Membaiki Jentera, Loji Pembuatan, Kilang Makanan & Minuman, Ladang, Restoran, Kegunaan Rumah, Runcit, Kedai Makanan, Kedai Percetakan, Kerja-kerja pembinaan , Tenaga & Perlombongan, Kedai Makanan & Minuman , Lain-lain, Syarikat Pengiklanan
• Lokasi Bilik Pameran: Tiada
• Jenis Pemasaran: Produk Baharu 2021
• Laporan Ujian Jentera: Disediakan
• Video keluar-pemeriksaan: Disediakan
• Waranti komponen teras: 2 tahun
• Komponen Teras: Galas, Motor, Pam, PLC, Enjin
• Sistem Kawalan CNC: DA53T
• Fungsi: Lenturan kepingan logam
• Kuasa: 13kw
• Nama produk: tekan brek
