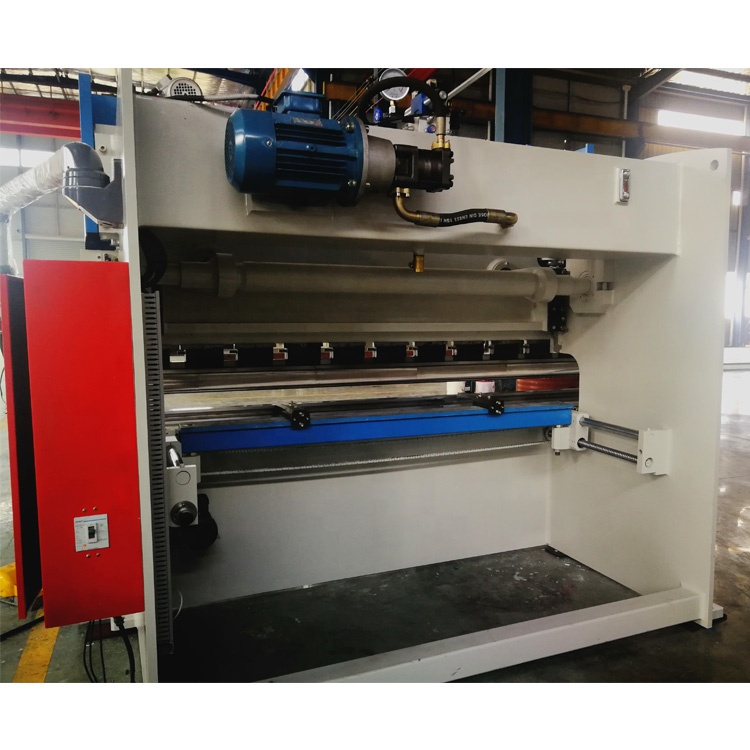

Brek Tekan Hidraulik 3 Meter 160 Tan Mesin Lentur Cnc Wc67y Berkualiti Tinggi

Penerangan Produk

Mesin lentur cnc brek tekan hidraulik dengan pengukur belakang ketepatan, motor servo, perlindungan keselamatan, pengapit pantas, skru bebola dan panduan linear. Semua dari Jerman, Amerika Syarikat, Holland, Itali Jenama bahagian. Ketebalan dan panjang selekoh boleh dibuat disesuaikan.

Tolok belakang berketepatan tinggi

Grafik boleh potong

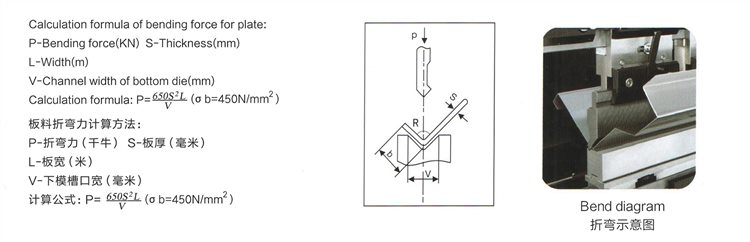

Kaedah pengiraan daya lentur kepingan

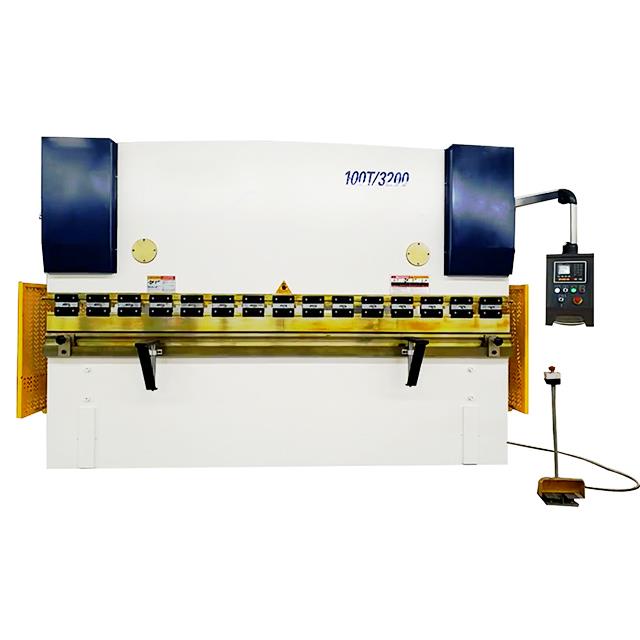

WC67Y/K tekan brek

• Kawalan motor servo
• Simpan sehingga 100 program
• Sehingga 25 selekoh setiap program
• Pustaka alatan & program Alat
• Program sudut lenturan automatik
• Kelajuan ram dan backgahge yang lebih tinggi
• Ketepatan lenturan dan kedudukan yang lebih tinggi

Ciri WC67Y/K

• Keseluruhan struktur mesin yang dikimpal mencapai ketegaran yang tinggi; mesin direka bentuk oleh perisian ANSYS yang boleh memastikan kebolehpercayaan dan ketepatan brek tekan.
• Motor untuk backgauge dikawal oleh penyongsang, yang boleh mencapai ketepatan kedudukan tinggi backguage dan ram dengan menukar frekuensi dan voltan motor.

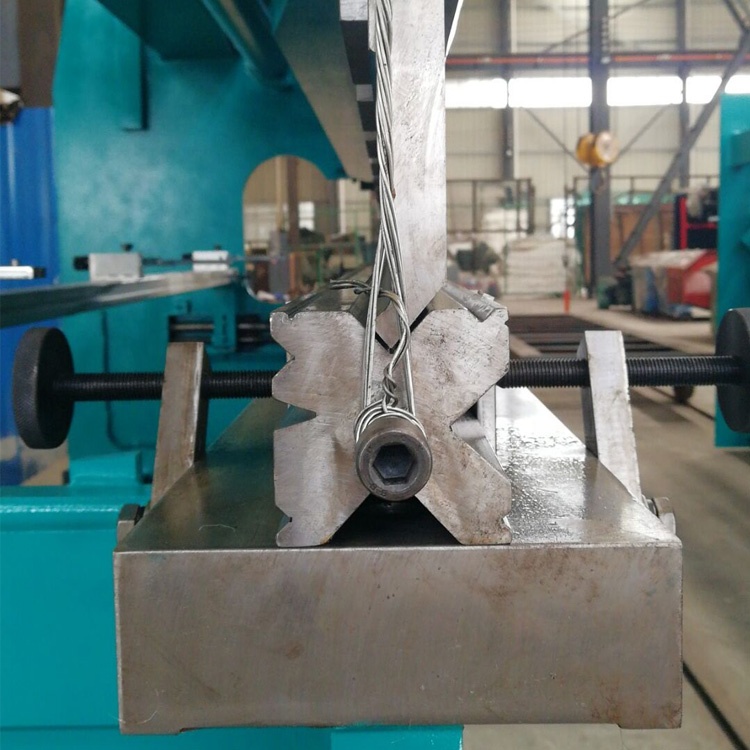

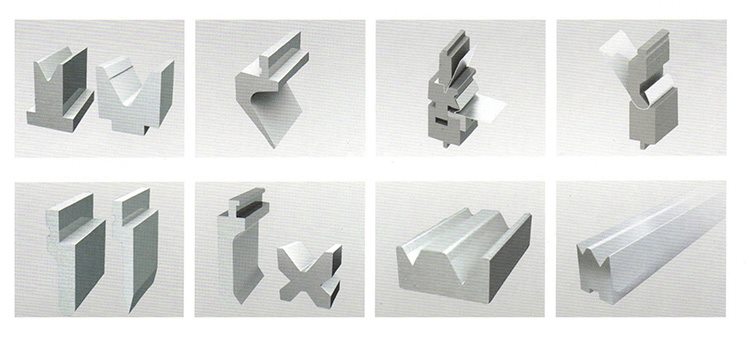

• Pukulan dan mati yang berbeza adalah pilihan mengikut keperluan pelanggan, seperti Multi-V die, jejari die, gooseneck die, dan lain-lain.Satu set standard lengkap punch dan die akan disertakan secara percuma.
• Paksi X (Backgahge) dan paksi Y (lejang Ram atau lejang silinder) boleh diprogramkan oleh pengawal sistem E21, yang boleh menyimpan sehingga 40 kumpulan program. Pengawal keselamatan logam sisi dan belakang memenuhi standard keselamatan Eropah.
• Lebihan hidraulik boleh dilindungi oleh injap limpahan, Tekanan sistem boleh dikawal oleh suis tekanan dengan mudah.
• Suis kaki dengan butang kecemasan boleh menghentikan mesin serta-merta apabila kemalangan berlaku.

taip	Tekanan Nominal	Panjang Meja Kerja	Jarak lajur	Kedalaman Tekak	Lejang Slaid	Maks Terbuka	Kuasa Motor	Dimensi
	（KN）	(mm)	(mm)	(mm)	(mm)	(mm)	(KW)	(mm)
WC67Y- 40t/2200	400	2200	1775	250	100	320	5.5	2300×1500×2000
WC67Y- 40t/2500	400	2500	1975	250	100	320	5.5	2600×1500×2000
WC67Y- 63t/2500	630	2500	2095	250	120	360	5.5	2600×1600×2300
WC67Y- 63t/3200	630	3200	2570	250	120	360	5.5	3300×1600×2300
WC67Y- 80t/3200	800	3200	2565	320	120	360	7.5	3300×1700×2300
WC67Y- 80t/4000	800	4000	3165	320	120	360	7.5	4100×1700×2300
WC67Y- 100t/3200	1000	3200	2560	320	120	360	7.5	3300×1800×2400
WC67Y- 100t/4000	1000	4000	3165	320	120	360	7.5	4100×1800×2500
WC67Y- 125t/3200	1250	3200	2550	320	120	360	7.5	3250×1920×2450
WC67Y- 125t/4000	1250	4000	3450	320	120	360	7.5	4100×1920×2500
WC67Y- 160t/3200	1600	3200	2540	320	180	440	11	3300×1600×2600
WC67Y- 160t/4000	1600	4000	3140	320	180	440	11	4100×2000×2600
WC67Y- 160t/6000	1600	6000	4740	320	180	440	11	6100×2000×2600
WC67Y- 200t/3200	2000	3200	2540	320	250	530	11	3300×2100×2800
WC67Y- 200t/4000	2000	4000	3140	320	250	530	15	4100×2100×2900
WC67Y- 200t/5000	2500	5000	3120	400	250	530	15	5100×2100×3000
WC67Y- 250t/4000	2500	4000	3120	400	250	560	18.5	4100×2200×3500
WC67Y- 250t/5000	2500	5000	3920	400	250	560	18.5	5100×2200×3500
WC67Y- 250t/6000	2500	6000	4720	400	250	560	18.5	6100×2200×3500
WC67Y- 300t/5000	3000	5000	39100	400	250	560	22	5100×2600×4000
WC67Y- 300t/6000	3000	6000	4710	400	250	560	22	6100×2600×4000
WC67Y- 300t/7000	3000	7000	5620	400	250	560	22	7100×2600×4400
WC67Y- 350t/6000	3500	6000	5100	400	250	560	30	6100×2600×4200
WC67Y- 350t/7000	3500	7000	5620	400	250	560	30	7100×2600×4500
WC67Y- 400t/4000	4000	4000	3100	400	300	620	30	4100×2700×3800
WC67Y- 400t/6000	4000	6000	4280	400	320	630	30	6100×2800×4200
WC67Y- 500t/5000	5000	5000	4100	400	320	630	37	5100×3000×4400
WC67Y- 500t/6000	5000	6000	4820	400	320	630	37	6100×3000×4700
WC67Y- 500t/7000	5000	7000	5620	400	320	630	37	7100×3000×4900
WC67Y- 600t/6000	6000	6000	4820	400	320	630	45	6100×2965×4700
WC67Y- 600t/7000	6000	7000	5620	400	320	630	55	7100×2965×4900

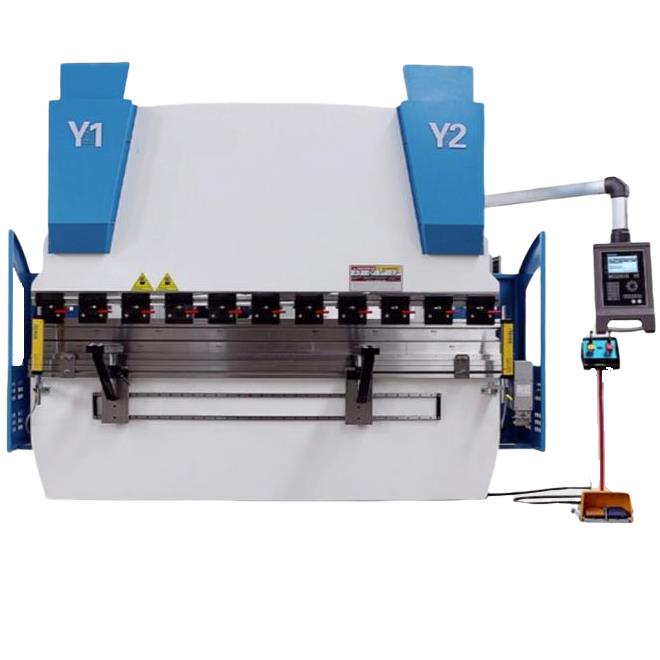

WE67K tekan brek

Mesin Bengkok CNC Servo Elektro-hidraulik Siri WE67K mengguna pakai kimpalan kamiran dan struktur pemprosesan kamiran.

Komponen utama badan dianalisis dengan perisian analisis elemen terhingga ANSYS, yang memastikan kebolehpercayaan dan ketepatan keseluruhan alat mesin.

Silinder minyak utama di kedua-dua sisi menembusi mod kawalan lejang mesin lentur jenis penyekat mekanikal tradisional dan menggunakan mod kawalan gelung tertutup yang terdiri daripada injap servo elektro-hidraulik yang diimport dari Jerman dan pembaris parut yang diimport dari Jerman.

Ciri-ciri WE67YK

• Konfigurasi Lanjutan, ketepatan tinggi dan brek tekan hidraulik CNC kecekapan tinggi
• Struktur kimpalan holistik
• Sistem servo elektro-hidraulik, gelung tertutup mengawal penyegerakan gelangsar
• Mekanisme mahkota berganda
• Konfigurasi standard dengan 3 1axes:
  Y1 (atas-bawah silinder kiri)
  Y2 (atas-bawah silinder kanan)
  X(depan-belakang dari backguge)
  V(pemahkotaan hidraulik)

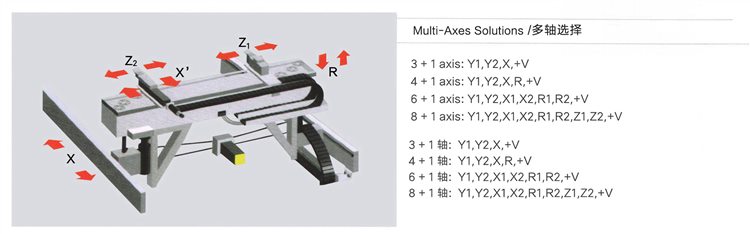

• Sistem Tolok Belakang Pilihan:
  Tolok Belakang 4paksi(X. R,Z1. Z2)
  Tolok Belakang 5paksi(XR Z1. Z2,X')
  Tolok Belakang 6paksi(X1. X2. R1. R2,Z1. Z2)

taip	Tekanan Nominal	Panjang Meja Kerja	Jarak lajur	Kedalaman Tekak	Lejang Slaid	Maks Terbuka	Kuasa Motor	Dimensi
	（KN）	(mm)	(mm)	(mm)	(mm)	(mm)	(KW)	(mm)
WE67K-40t/2200	400	2200	1775	250	175	320	5.5	2300×1500×2000
WE67K-40t/2500	400	2500	1975	250	175	320	5.5	2600×1500×2000
WE67K-63t/2500	630	2500	2095	250	175	360	5.5	2600×1600×2300
WE67K-63t/3200	630	3200	2570	250	175	360	5.5	3300×1600×2300
WE67K-80t/3200	800	3200	2565	320	175	360	7.5	3300×1700×2300
WE67K-80t/4000	800	4000	3165	320	175	360	7.5	4100×1700×2300
WE67K-100t/3200	1000	3200	2560	320	215	360	7.5	3300×1800×2400
WE67K-100t/4000	1000	4000	3165	320	215	360	7.5	4100×1800×2500
WE67K-125t/3200	1250	3200	2550	320	215	360	7.5	3250×1920×2450
WE67K-125t/4000	1250	4000	3450	320	215	360	7.5	4100×1920×2500
WE67K-160t/3200	1600	3200	2540	320	215	440	11	3300×1600×2600
WE67K-160t/4000	1600	4000	3140	320	215	440	11	4100×2000×2600
WE67K-160t/6000	1600	6000	4740	320	215	440	11	6100×2000×2600
WE67K-200t/3200	2000	3200	2540	320	215	530	11	3300×2100×2800
WE67K-200t/4000	2000	4000	3140	320	215	530	15	4100×2100×2900
WE67K-200t/5000	2500	5000	3120	400	215	530	15	5100×2100×3000
WE67K-250t/4000	2500	4000	3120	400	215	560	18.5	4100×2200×3500
WE67K-250t/5000	2500	5000	3920	400	215	560	18.5	5100×2200×3500
WE67K-250t/6000	2500	6000	4720	400	250	560	18.5	6100×2200×3500
WE67K-300t/5000	3000	5000	39100	400	250	560	22	5100×2600×4000
WE67K-300t/6000	3000	6000	4710	400	250	560	22	6100×2600×4000
WE67K-300t/7000	3000	7000	5620	400	250	560	22	7100×2600×4400
WE67K-350t/6000	3500	6000	5100	400	250	560	30	6100×2600×4200
WE67K-350t/7000	3500	7000	5620	400	250	560	30	7100×2600×4500
WE67K-400t/4000	4000	4000	3100	400	300	620	30	4100×2700×3800
WE67K-400t/6000	4000	6000	4280	400	320	630	30	6100×2800×4200
WE67K-500t/5000	5000	5000	4100	400	320	630	37	5100×3000×4400
WE67K-500t/6000	5000	6000	4820	400	320	630	37	6100×3000×4700
WE67K-500t/7000	5000	7000	5620	400	320	630	37	7100×3000×4900
WE67K-600t/6000	6000	6000	4820	400	320	630	45	6100×2965×4700
WE67K-600t/7000	6000	7000	5620	400	320	630	55	7100×2965×4900

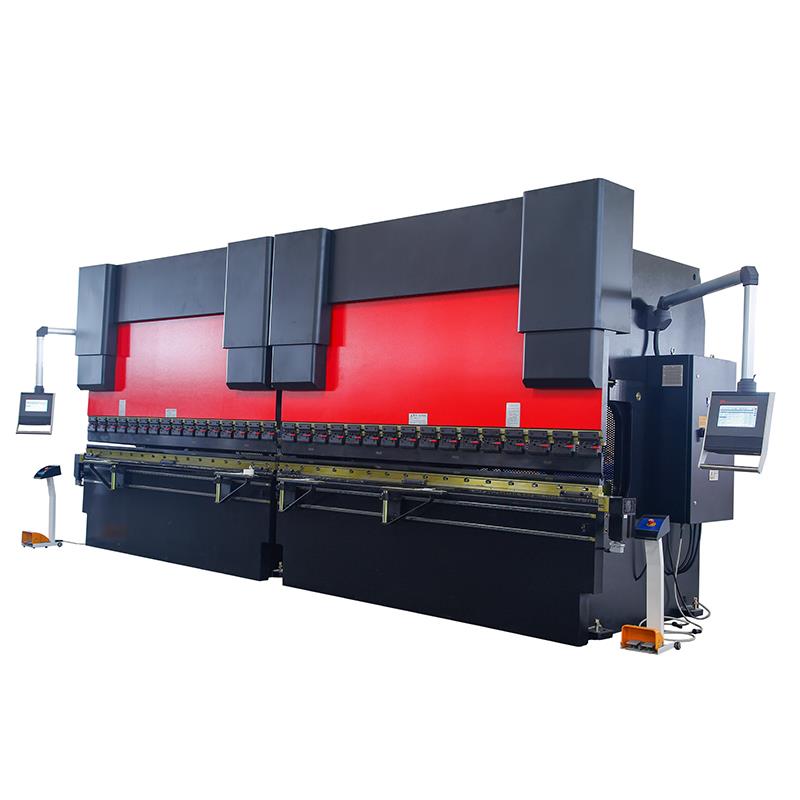

Brek Tekan Tandem

• Dua kerangka utama (WC67Y/WE67K) telah dipilih untuk mengkonfigurasi peralatan segerak rangkaian dwi-mesin.
• Mesin lentur gabungan dua mesin boleh memproses bahan kerja super panjang, terutamanya sesuai untuk pembinaan bandar, tiang lampu lebuh raya, tiang elektrik dan sebagainya.
• Kedua-dua jenis alatan mesin juga boleh digunakan secara berasingan untuk meningkatkan kecekapan pengeluaran dan dilengkapi dengan mekanisme pampasan pesongan.
• Mekanisme segerak menggunakan servo cecair mekanikal dan blok mekanikal.
• Mesin ini digabungkan dengan dua set brek tekan 400 tan.
• Kawalan tandem mencapai kerja segerak. Mesin tunggal digabungkan dengan meja kerja, papan dinding kanan dan kiri.
• Oleh kerana pengangkutan, kami menggunakan struktur yang dipasang. Rak mempunyai ketegaran yang kuat, dua silinder dipasang pada papan dinding kanan dan kiri, sistem hidraulik berada di bawah tindakan sistem elektrik, pemacu ram bekerja ke bawah. Pada ram, terdapat mati atas, apabila mati atas dan mati bawah disentuh, sistem akan menaikkan tekanan dan membentuk bahan kerja.

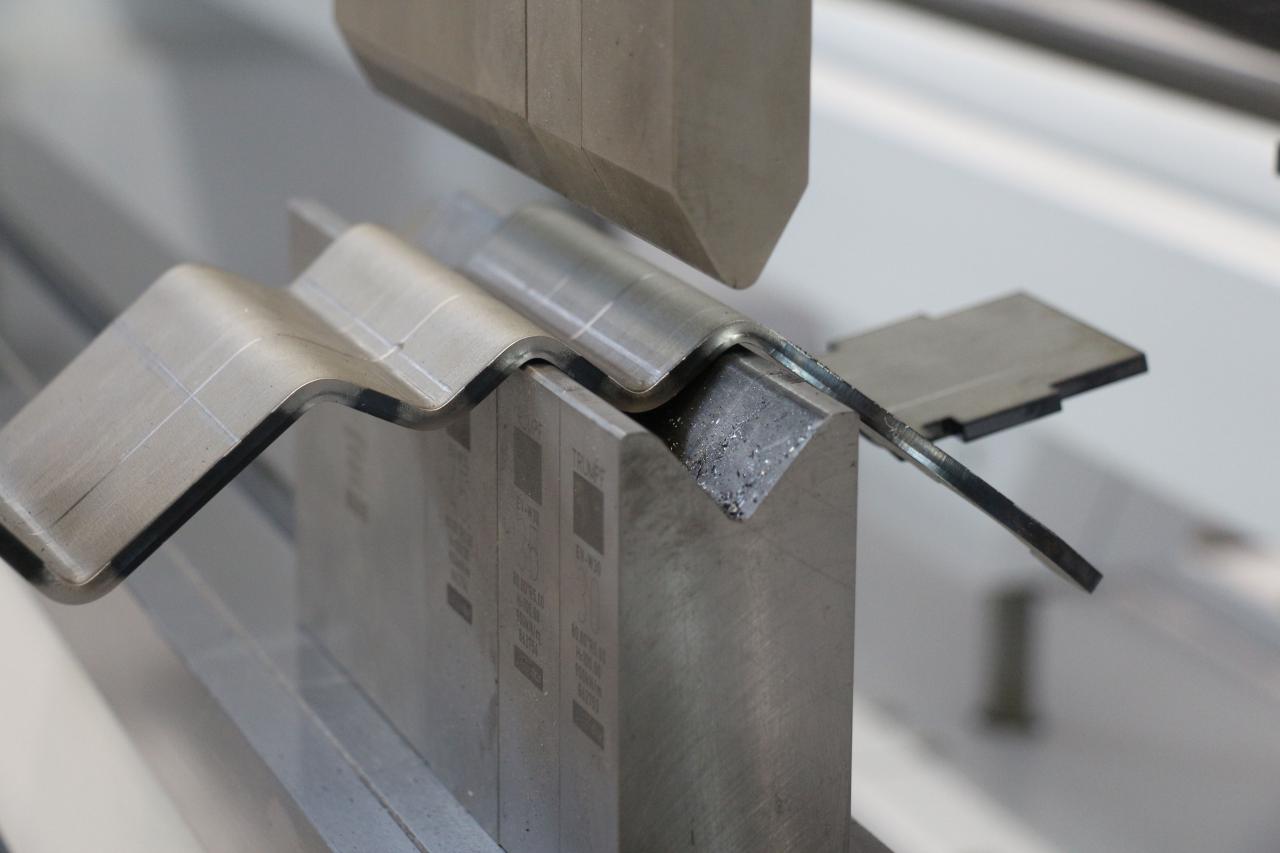

• Dengan acuan yang berbeza dan di bawah jenis lenturan yang berbeza, ia boleh mendapatkan bentuk bahan kerja yang berbeza. Kualitinya stabil dan
  boleh dipercayai.

taip	Tekanan Nominal	Panjang Meja Kerja	Jarak lajur	Kedalaman Tekak	Lejang Slaid	Maks Terbuka
	（KN）	(mm)	(mm)	(mm)	(mm)	(mm)
WE67K-500t/5000	5000	5000	4100	400	320	630
WE67K-500t/6000	5000	6000	4820	400	320	630
WE67K-500t/7000	5000	7000	5620	400	320	630
WE67K-600t/6000	6000	6000	4820	400	320	630
WE67K-600t/7000	6000	7000	5620	400	320	630
WE67K-700t/8000	7000	8000	5300	400	320	630
WE67K-700t/10000	7000	10000	5300	400	320	630
WE67K-800t/8000	8000	8000	5300	400	320	630
WE67K-1000t/10000	10000	10000	5300	400	320	630
WE67K-1000t/12000	10000	12000	5300	400	320	630
WE67K-1200t/12000	12000	12000	5300	400	320	630
WE67K-1200t/14000	12000	8600	5300	400	320	630

Soalan Lazim

S1. Apakah produk utama kami?

A1: Syarikat kami adalah jentera pemprosesan logam kepingan profesional oleh RAYMAX. Tumpukan pada mesin penekan empat lajur, mesin penekan pintu timbul, mesin lentur, mesin ricih, mesin pemotong plasma cnc, mesin rolling, mesin penebuk, pekerja besi hidraulik, peralatan kimpalan. Semua mesin ini akan diselesaikan untuk tangki, kuali, troli, dll.

S2. Bilakah saya boleh mendapatkan harga?

A2: Kami biasanya menawarkan sebut harga dalam masa 8 jam, Untuk tawaran segera, sila hubungi kami untuk istimewa.

S3. Apakah Istilah Perdagangan?

A3: Kami menerima kilang bekas kerja, FOB Dalian, CNF atau CIF, sebagai keperluan anda.

S4. Berapa lamakah masa utama Pengeluaran kami?

A4: Ia bergantung kepada jenis peralatan.
Kami sering menghantar barangan dalam masa 35 hari.

S5. Apakah tempoh Pembayaran?

A5: Dengan T/T sebelum penghantaran atau Dengan L/C pada pandangan.

S6. Semasa penghantaran, jika terdapat kerosakan pada produk, bagaimana anda mendapatkan penggantian?

J6: Pertama, kita harus menyiasat sebab yang menyebabkan kerosakan. Pada masa yang sama, kami akan menuntut insurans sendiri atau membantu pembeli.
Kedua kami akan menghantar penggantian kepada pembeli. Orang yang bertanggungjawab untuk kerosakan di atas akan menanggung kos penggantian.

S7. Apakah syarat pembungkusan anda?

A7: Pembungkusan: pakej eksport yang layak sesuai untuk pengangkutan kontena.
Kes kayu, palet besi, filem plastik dll.

S8. Adakah anda menguji semua barangan anda sebelum penghantaran?

A8: Ya, kami mempunyai ujian 100% sebelum penghantaran.

S9: Di manakah lokasi kilang anda?

A9: Kilang kami terletak di Dalian, wilayah Liaoning.

S10: Apakah jaminan anda?

J10: Waranti: 24 bulan selepas komersil dijalankan atau 18 bulan dari tarikh penghantaran, tertakluk kepada tamat tempoh lebih awal.

S11: Bolehkah anda mengatur pemeriksaan pra-penghantaran tiga puluh pihak?

A11: Pemeriksaan pra-penghantaran: Pemeriksaan pra-penghantaran pembekal adalah muktamad; pemeriksaan pra-penghantaran oleh Pihak ketiga ke atas kos pembeli.

S12: Bolehkah kami melakukan logo OEM kami?

J12: Ya, untuk produk dengan lukisan yang dibekalkan oleh anda, kami sudah tentu menggunakan logo anda ",

Butiran

• Lejang Peluncur (mm): 320 mm
• Tahap Automatik: Separa automatik
• Kedalaman Tekak (mm): 450 mm
• Jenis Mesin: Torsion Bar, Tekan Brek
• Panjang Jadual Kerja (mm): 3200
• Lebar Meja Kerja (mm): 400 mm
• Dimensi: 3260*3100*3800mm
• Keadaan: Baru
• Bahan / Logam Diproses: Loyang / Kuprum, Keluli Tahan Karat, ALOI, Keluli karbon, Aluminium
• Automasi: Automatik
• Perkhidmatan Tambahan: Pemesinan
• Berat (KG): 44000
• Kuasa Motor (kw): 37 kw
• Perkara Jualan Utama: Automatik
• Waranti: 1 Tahun
• Industri Berkenaan: Kedai Bahan Binaan, Kedai Pembaikan Jentera, Loji Pembuatan, Ladang, Runcit, Kerja-kerja pembinaan , Syarikat Pengiklanan
• Lokasi Bilik Pameran: Amerika Syarikat, Brazil, Peru, Thailand, Argentina, Chile, Colombia, Algeria
• Jenis Pemasaran: Produk Baharu 2020
• Laporan Ujian Jentera: Disediakan
• Video keluar-pemeriksaan: Disediakan
• Waranti komponen teras: 1 Tahun
• Komponen Teras: Galas, Motor, Pam, Gear, PLC, Kapal tekanan, Enjin, Lain-lain, Kotak Gear
• Kuasa: Hidraulik
• Bahan Mentah: Lembaran / Plat Bergolek
• Perkhidmatan Selepas Jualan Disediakan: Jurutera sedia untuk menservis jentera di luar negara, Alat ganti percuma, Pemasangan lapangan, pentauliahan dan latihan, Perkhidmatan penyelenggaraan dan pembaikan lapangan, Sokongan teknikal video, Sokongan dalam talian
• Nama: harga mesin brek tekan
• PENGAWAL: ESTUN E21s
• Kawalan: Penyongsang frekuensi motor AC
• Kedalaman Tekak: 450mm
• Jenis: Alat Lentur Hidraulik
• Permohonan: Lenturan Plat Tahan Karat
• Persijilan: ce
• Perkhidmatan Selepas Waranti: Sokongan teknikal video, Sokongan dalam talian
