Mesin Lentur Cnc Brek Hidraulik 15t 40t 80t 100t

Tekan Brek/Mesin Lentur

mesin lentur cnc brek tekan hidraulik dengan tolok belakang ketepatan, motor servo, perlindungan keselamatan, pengapit cepat, skru bola dan panduan linear. Semua dari Jerman, Amerika Syarikat, Belanda, Itali Jenama bahagian. Ketebalan dan panjang selekoh boleh dihasilkan disesuaikan.

Grafik boleh potong

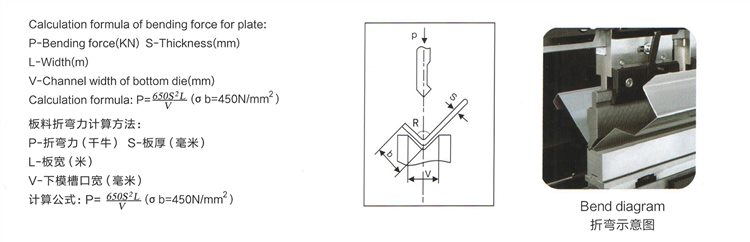

Carta Daya untuk Brek Tekan

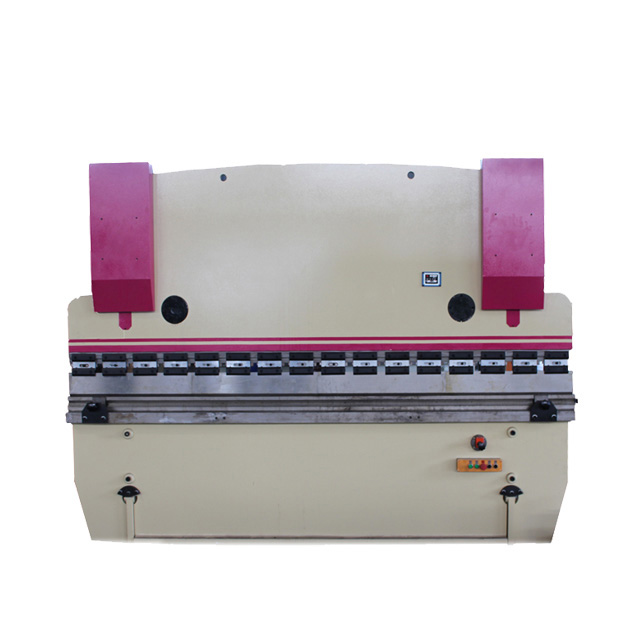

WC67Y/K tekan brek

●Kawalan motor servo

●Simpan sehingga 100 program

●Sehingga 25 selekoh setiap program

●Perpustakaan alat & program Alat

●Aturcara sudut lenturan automatik

●Ram lebih tinggi dan kelajuan backgahge

●Lentur yang lebih tinggi dan ketepatan kedudukan

Ciri-ciri WC 67Y/K

Keseluruhan struktur mesin yang dikimpal mencapai ketegaran yang tinggi; mesin direka bentuk oleh perisian ANSYS yang boleh memastikan kebolehpercayaan dan ketepatan brek tekan.

Motor untuk backgauge dikawal oleh penyongsang, yang boleh mencapai ketepatan kedudukan tinggi backguage dan ram dengan menukar frekuensi dan voltan motor.

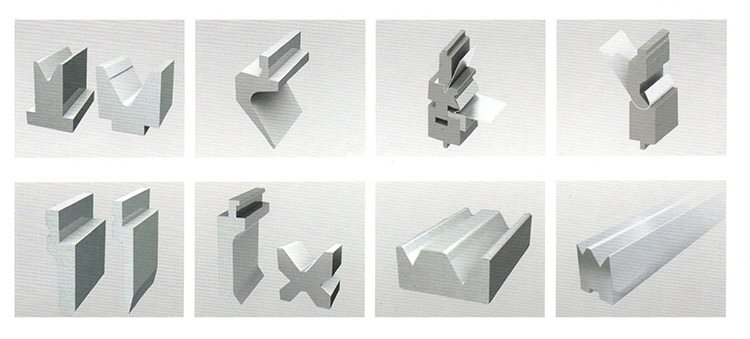

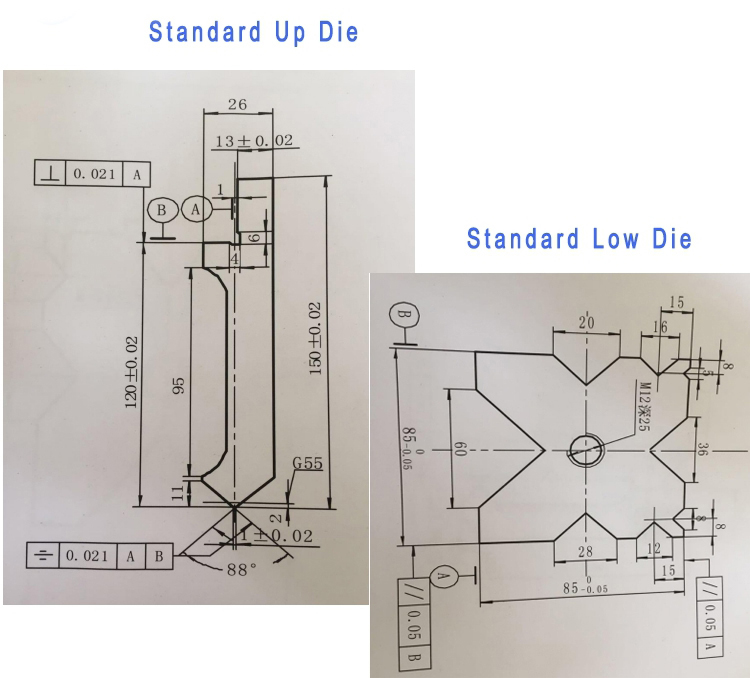

Pukulan dan mati yang berbeza adalah pilihan mengikut keperluan pelanggan, seperti die Multi-V, die jejari, die leher angsa, dan lain-lain. Satu set punch dan die standard yang lengkap akan disertakan secara percuma.

Paksi X (Backgahge) dan paksi Y (lejang Ram atau lejang silinder) boleh diprogramkan oleh pengawal sistem E21, yang boleh menyimpan sehingga 40 kumpulan program. Pengawal keselamatan logam sisi dan belakang memenuhi standard keselamatan Eropah.

Lebihan hidraulik boleh dilindungi oleh injap limpahan, Tekanan sistem boleh dikawal oleh suis tekanan dengan mudah.

Suis kaki dengan butang kecemasan boleh menghentikan mesin serta-merta apabila kemalangan berlaku.

taip	Tekanan Nominal	Panjang Meja Kerja	Jarak lajur	Kedalaman Tekak	Lejang Slaid	Maks Terbuka	Kuasa Motor	Dimensi
taip	（KN）	(mm)	(mm)	(mm)	(mm)	(mm)	(KW)	(mm)
WC67Y- 40t/2200	400	2200	1775	250	100	320	5.5	2300×1500×2000
WC67Y- 40t/2500	400	2500	1975	250	100	320	5.5	2600×1500×2000
WC67Y- 63t/2500	630	2500	2095	250	120	360	5.5	2600×1600×2300
WC67Y- 63t/3200	630	3200	2570	250	120	360	5.5	3300×1600×2300
WC67Y- 80t/3200	800	3200	2565	320	120	360	7.5	3300×1700×2300
WC67Y- 80t/4000	800	4000	3165	320	120	360	7.5	4100×1700×2300
WC67Y- 100t/3200	1000	3200	2560	320	120	360	7.5	3300×1800×2400
WC67Y- 100t/4000	1000	4000	3165	320	120	360	7.5	4100×1800×2500
WC67Y- 125t/3200	1250	3200	2550	320	120	360	7.5	3250×1920×2450
WC67Y- 125t/4000	1250	4000	3450	320	120	360	7.5	4100×1920×2500
WC67Y- 160t/3200	1600	3200	2540	320	180	440	11	3300×1600×2600
WC67Y- 160t/4000	1600	4000	3140	320	180	440	11	4100×2000×2600
WC67Y- 160t/6000	1600	6000	4740	320	180	440	11	6100×2000×2600
WC67Y- 200t/3200	2000	3200	2540	320	250	530	11	3300×2100×2800
WC67Y- 200t/4000	2000	4000	3140	320	250	530	15	4100×2100×2900
WC67Y- 200t/5000	2500	5000	3120	400	250	530	15	5100×2100×3000
WC67Y- 250t/4000	2500	4000	3120	400	250	560	18.5	4100×2200×3500
WC67Y- 250t/5000	2500	5000	3920	400	250	560	18.5	5100×2200×3500
WC67Y- 250t/6000	2500	6000	4720	400	250	560	18.5	6100×2200×3500
WC67Y- 300t/5000	3000	5000	39100	400	250	560	22	5100×2600×4000
WC67Y- 300t/6000	3000	6000	4710	400	250	560	22	6100×2600×4000
WC67Y- 300t/7000	3000	7000	5620	400	250	560	22	7100×2600×4400
WC67Y- 350t/6000	3500	6000	5100	400	250	560	30	6100×2600×4200
WC67Y- 350t/7000	3500	7000	5620	400	250	560	30	7100×2600×4500
WC67Y- 400t/4000	4000	4000	3100	400	300	620	30	4100×2700×3800
WC67Y- 400t/6000	4000	6000	4280	400	320	630	30	6100×2800×4200
WC67Y- 500t/5000	5000	5000	4100	400	320	630	37	5100×3000×4400
WC67Y- 500t/6000	5000	6000	4820	400	320	630	37	6100×3000×4700
WC67Y- 500t/7000	5000	7000	5620	400	320	630	37	7100×3000×4900
WC67Y- 600t/6000	6000	6000	4820	400	320	630	45	6100×2965×4700
WC67Y- 600t/7000	6000	7000	5620	400	320	630	55	7100×2965×4900

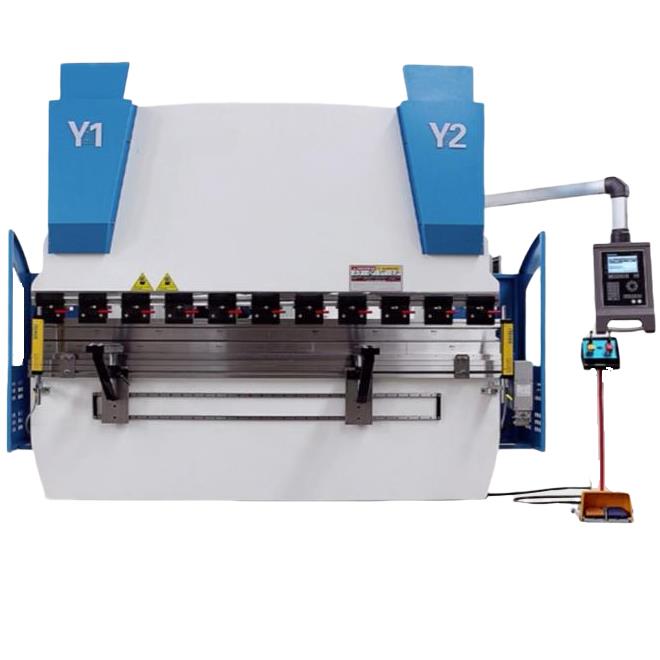

WE67K Siri Electro-hydraulic Servo Press Brek Mesin Bengkok CNC

Mesin Bengkok CNC Servo Elektro-hidraulik Siri WE67K mengguna pakai kimpalan kamiran dan struktur pemprosesan kamiran.

Komponen utama badan dianalisis dengan perisian analisis unsur terhingga ANSYS, yang memastikan kebolehpercayaan dan
ketepatan keseluruhan alat mesin.

Silinder minyak utama pada kedua-dua sisi menembusi mod kawalan lejang lenturan jenis penyekat mekanikal tradisional
mesin dan menggunakan mod kawalan gelung tertutup yang terdiri daripada injap servo elektro-hidraulik yang diimport dari Jerman dan pembaris parut yang diimport dari Jerman.

Ciri-ciri WE67YK

●Tatarajah Lanjutan, ketepatan tinggi dan brek tekan hidraulik CNC kecekapan tinggi

●Struktur kimpalan holistik

●Sistem servo elektro-hidraulik, gelung tertutup mengawal penyegerakan gelangsar

●Mekanisme pemahkotaan berganda

●Konfigurasi standard dengan 3 1paksi:
Y1 (atas-bawah silinder kiri)
Y2 (atas-bawah silinder kanan)
X(depan-belakang dari backguge)
V(pemahkotaan hidraulik)

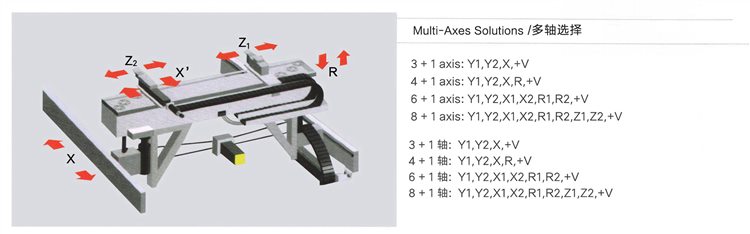

●Sistem Tolok Belakang Pilihan:
Tolok Belakang 4paksi(X. R,Z1. Z2)
Tolok Belakang 5paksi(XR Z1. Z2,X')
Tolok Belakang 6paksi(X1. X2. R1. R2,Z1. Z2)

taip	Tekanan Nominal	Panjang Meja Kerja	Jarak lajur	Kedalaman Tekak	Lejang Slaid	Maks Terbuka	Kuasa Motor	Dimensi
taip	（KN）	(mm)	(mm)	(mm)	(mm)	(mm)	(KW)	(mm)
WE67K-40t/2200	400	2200	1775	250	175	320	5.5	2300×1500×2000
WE67K-40t/2500	400	2500	1975	250	175	320	5.5	2600×1500×2000
WE67K-63t/2500	630	2500	2095	250	175	360	5.5	2600×1600×2300
WE67K-63t/3200	630	3200	2570	250	175	360	5.5	3300×1600×2300
WE67K-80t/3200	800	3200	2565	320	175	360	7.5	3300×1700×2300
WE67K-80t/4000	800	4000	3165	320	175	360	7.5	4100×1700×2300
WE67K-100t/3200	1000	3200	2560	320	215	360	7.5	3300×1800×2400
WE67K-100t/4000	1000	4000	3165	320	215	360	7.5	4100×1800×2500
WE67K-125t/3200	1250	3200	2550	320	215	360	7.5	3250×1920×2450
WE67K-125t/4000	1250	4000	3450	320	215	360	7.5	4100×1920×2500
WE67K-160t/3200	1600	3200	2540	320	215	440	11	3300×1600×2600
WE67K-160t/4000	1600	4000	3140	320	215	440	11	4100×2000×2600
WE67K-160t/6000	1600	6000	4740	320	215	440	11	6100×2000×2600
WE67K-200t/3200	2000	3200	2540	320	215	530	11	3300×2100×2800
WE67K-200t/4000	2000	4000	3140	320	215	530	15	4100×2100×2900
WE67K-200t/5000	2500	5000	3120	400	215	530	15	5100×2100×3000
WE67K-250t/4000	2500	4000	3120	400	215	560	18.5	4100×2200×3500
WE67K-250t/5000	2500	5000	3920	400	215	560	18.5	5100×2200×3500
WE67K-250t/6000	2500	6000	4720	400	250	560	18.5	6100×2200×3500
WE67K-300t/5000	3000	5000	39100	400	250	560	22	5100×2600×4000
WE67K-300t/6000	3000	6000	4710	400	250	560	22	6100×2600×4000
WE67K-300t/7000	3000	7000	5620	400	250	560	22	7100×2600×4400
WE67K-350t/6000	3500	6000	5100	400	250	560	30	6100×2600×4200
WE67K-350t/7000	3500	7000	5620	400	250	560	30	7100×2600×4500
WE67K-400t/4000	4000	4000	3100	400	300	620	30	4100×2700×3800
WE67K-400t/6000	4000	6000	4280	400	320	630	30	6100×2800×4200
WE67K-500t/5000	5000	5000	4100	400	320	630	37	5100×3000×4400
WE67K-500t/6000	5000	6000	4820	400	320	630	37	6100×3000×4700
WE67K-500t/7000	5000	7000	5620	400	320	630	37	7100×3000×4900
WE67K-600t/6000	6000	6000	4820	400	320	630	45	6100×2965×4700
WE67K-600t/7000	6000	7000	5620	400	320	630	55	7100×2965×4900

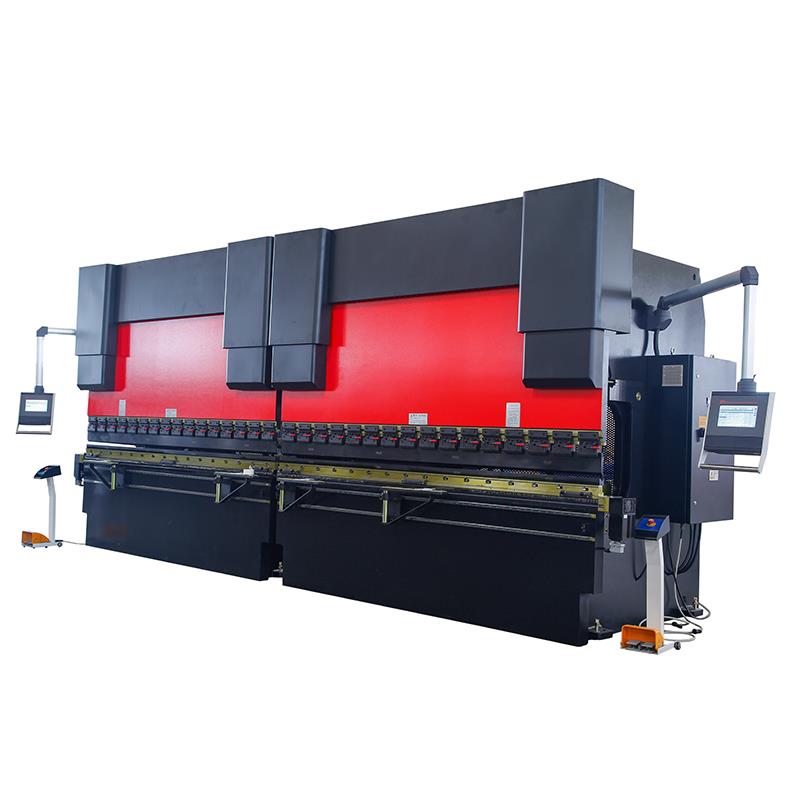

Tekan brek dua kali

Dua kerangka utama (WC67Y/WE67K) telah dipilih untuk mengkonfigurasi peralatan segerak rangkaian dwi-mesin.

Mesin lentur gabungan dua mesin boleh memproses bahan kerja super panjang, terutamanya sesuai untuk pembinaan bandar, tiang lampu lebuh raya, tiang elektrik dan sebagainya.

Kedua-dua jenis alatan mesin juga boleh digunakan secara berasingan untuk meningkatkan kecekapan pengeluaran dan dilengkapi dengan pesongan
mekanisme pampasan.

Mekanisme segerak menggunakan servo cecair mekanikal dan blok mekanikal. ●Mesin ini digabungkan dengan dua set brek tekan 400 tan.

Kawalan tandem mencapai kerja segerak. Mesin tunggal digabungkan dengan meja kerja, papan dinding kanan dan kiri.

Oleh kerana pengangkutan, kami menggunakan struktur yang dipasang. Rak mempunyai ketegaran yang kuat, dua silinder dipasang pada papan dinding kanan dan kiri, sistem hidraulik berada di bawah tindakan sistem elektrik, pemacu ram bekerja ke bawah. Pada ram, terdapat mati atas, apabila mati atas dan mati bawah disentuh, sistem akan menaikkan tekanan dan membentuk bahan kerja.

Dengan acuan yang berbeza dan di bawah jenis lenturan yang berbeza, ia boleh mendapatkan bentuk bahan kerja yang berbeza. Kualitinya stabil dan
boleh dipercayai.

taip	Tekanan Nominal	Panjang Meja Kerja	Jarak lajur	Kedalaman Tekak	Lejang Slaid	Maks Terbuka
taip	（KN）	(mm)	(mm)	(mm)	(mm)	(mm)
WE67K-500t/5000	5000	5000	4100	400	320	630
WE67K-500t/6000	5000	6000	4820	400	320	630
WE67K-500t/7000	5000	7000	5620	400	320	630
WE67K-600t/6000	6000	6000	4820	400	320	630
WE67K-600t/7000	6000	7000	5620	400	320	630
WE67K-700t/8000	7000	8000	5300	400	320	630
WE67K-700t/10000	7000	10000	5300	400	320	630
WE67K-800t/8000	8000	8000	5300	400	320	630
WE67K-1000t/10000	10000	10000	5300	400	320	630
WE67K-1000t/12000	10000	12000	5300	400	320	630
WE67K-1200t/12000	12000	12000	5300	400	320	630
WE67K-1200t/14000	12000	8600	5300	400	320	630

Soalan Lazim

1. Adakah syarikat anda menerima tawaran tersuai, kami mempunyai keperluan khas.

RAYMAX ialah sebuah syarikat yang memberi tumpuan kepada penyelidikan dan pembuatan mesin cnc modular. Kami mempunyai pengalaman yang sangat kaya dan keupayaan penyelidikan dan pembangunan alat mesin yang kukuh. Kami sangat bersedia untuk menawarkan peralatan yang sangat cekap tersuai kepada anda selagi anda mempunyai jumlah keperluan tertentu.

2. Apakah sijil yang mesin di syarikat anda dapat?

Kami telah lulus Kelulusan Sistem Kualiti ISO9001 dan Pensijilan CE.

3. Adakah anda mempunyai senarai harga untuk konfigurasi pilihan?

Kami mempunyai pelbagai konfigurasi dan begitu banyak spesifikasi yang berbeza, jadi kami tidak dapat menawarkan senarai harga kepada anda. Sila hubungi jurutera jualan kami jika anda berminat dengan konfigurasi khusus tertentu.

4. Adakah syarikat anda menerima harga CIF?

Harga CIF termasuk kos penghantaran mesin cnc yang perlu sebut harga mengikut pelabuhan destinasi yang berbeza dan pelbagai dalam bulan yang berbeza. Sila hubungi kami apabila anda mempunyai keperluan sedemikian. Harga CIF juga termasuk premium marin iaitu 2‰ daripada 1.1*jumlah keseluruhan.

5. Jika jurutera anda datang ke negara kita untuk membaiki mesin dan melakukan beberapa latihan, berapakah kosnya?

Kos terutamanya mengandungi kos tiket penerbangan pergi-balik, menaiki dan penginapan serta yuran v isa. Kos kakitangan ialah
100USD/hari/orang, biasanya, ia adalah kerja dua orang. Tetapi ia bergantung kepada peralatan yang besar atau pemasangan dan penyahpepijatan keseluruhan baris.

6. Apakah jaminan?

Waranti adalah 12 bulan yang bermula dari hari mesin telah tiba di pelabuhan pengimport.

7. Apakah kaedah pengangkutan anda?

Bagi kebanyakan negara, kami akan mengangkut mesin kami melalui laut, manakala bagi negara pedalaman, kami mungkin menggunakan pengangkutan kereta api atau lebuh raya. Mesin cnc yang dieksport semuanya dibungkus dengan kes kayu yang boleh diperbaiki ke dalam 40 HQ.

8. Jika mesin di luar jaminan, bagaimana untuk mengenakan kos aksesori?

Untuk mesin yang tidak mempunyai jaminan yang memerlukan penggantian alat ganti, kami akan mengenakan bayaran mengikut sebut harga bahagian. Jika anda mempunyai sebarang pertanyaan, sila e-mel kami untuk perundingan.

9. Apakah yang akan saya lakukan untuk kegagalan mesin?

Jika kerosakan mesin dan pengguna tidak dapat menyelesaikannya, sila e-mel kepada kami untuk perundingan. Jabatan perkhidmatan kami akan bertindak balas dalam masa 24 jam.

10. Bagaimana untuk menentukan jaminan mesin? Bilakah anda mula menentukan masa?

Kami mengenal pasti waranti berdasarkan nombor kilang. Masa jaminan dikira bermula selepas pentauliahan dan penerimaan peralatan. Jika anda mempunyai sebarang pertanyaan, sila e-mel kami untuk perundingan.

11. Berapa lamakah tempoh jaminan alat mesin?

Komitmen kami kepada mesin pelanggan adalah jaminan satu tahun. Untuk pembelian pengguna, berdaftar sebagai ahli dalam laman web ini, dengan nombor kilang mesin, anda boleh menikmati jaminan lanjutan selama 3 bulan. Untuk butiran, sila rujuk perkhidmatan keahlian.

12. Adakah MC mempunyai manual penyelenggaraan dan manual operasi?

Setiap mesin cnc yang meninggalkan kilang akan bersama-sama dengan siri atau model yang berkaitan dengan arahan Bahasa Inggeris termasuk manual penyelenggaraan dan manual operasi. Dokumentasi yang dilampirkan juga mungkin termasuk arahan pengawal cnc, arahan bahagian yang anda beli (seperti meja putar, penyejuk minyak)

Butiran

Lejang Peluncur (mm): 320 mm
Tahap Automatik: Separa automatik
Kedalaman Tekak (mm): 450 mm
Jenis Mesin: Bar Kilasan, Mesin Manik
Panjang Meja Kerja (mm): 4000
Lebar Meja Kerja (mm): 400 mm
Dimensi: 6060*3100*3800mm
Keadaan: Baru
Bahan / Logam Diproses: Keluli Tahan Karat
Automasi: Automatik
Perkhidmatan Tambahan: Potong Mengikut Panjang
Tahun: 2021
Berat (KG): 1850
Kuasa Motor (kw): 37 kw
Perkara Jualan Utama: Automatik
Waranti: 1 Tahun
Industri Berkenaan: Kedai Bahan Binaan, Kedai Pembaikan Jentera, Loji Pembuatan, Ladang, Runcit, Kerja-kerja pembinaan , Syarikat Pengiklanan
Lokasi Bilik Pameran: Amerika Syarikat, Jerman, Viet Nam, Brazil, Peru, Mexico, Rusia, Thailand, Maghribi, Kenya, Chile, Algeria, Afrika Selatan
Jenis Pemasaran: Produk Baharu 2020
Laporan Ujian Jentera: Disediakan
Video keluar-pemeriksaan: Disediakan
Waranti komponen teras: 1 Tahun
Komponen Teras: Motor
Perkhidmatan Selepas Jualan Disediakan: Jurutera sedia untuk menservis jentera di luar negara, Alat ganti percuma, Pemasangan lapangan, pentauliahan dan latihan, Perkhidmatan penyelenggaraan dan pembaikan lapangan, Sokongan teknikal video, Sokongan dalam talian
Bahan Mentah: Bar Keluli
Kuasa: Hidraulik
Penggunaan: Lenturan Lembaran Logam
Voltan: 220V/380V/400V
Bahan pemprosesan: Aluminium Keluli
Menggunakan: Keluli persegi I-rasuk ect.
Bahan Diproses: Lenturan Plat Lembaran Keluli Lembut
Bahan: Lenturan plat aluminium
Persijilan: ISO 9001:2000
Perkhidmatan Selepas Waranti: Sokongan teknikal video, Sokongan dalam talian, Alat ganti, Perkhidmatan penyelenggaraan dan pembaikan lapangan
